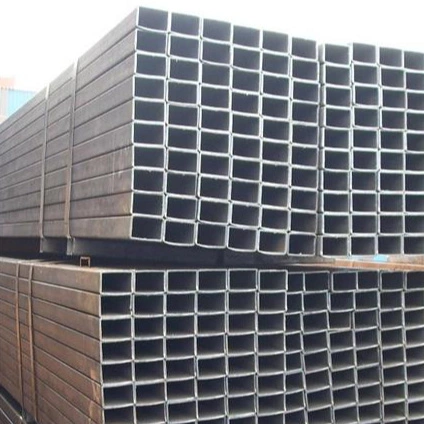

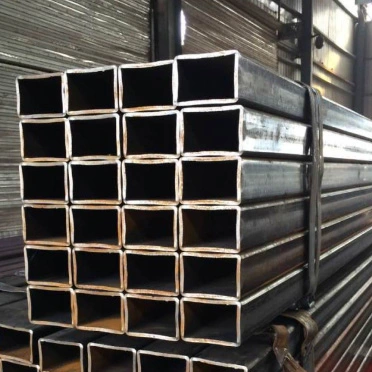

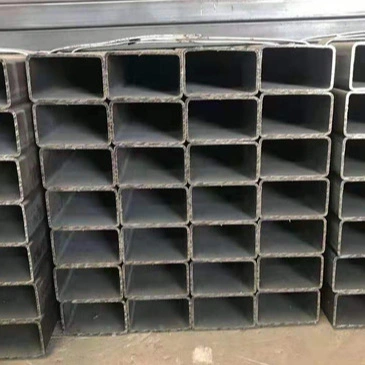

Rechteckige hohle Baustahlrohre

Rechteckige hohle Baustahlrohre werden häufig in Anwendungen wie Stahlträgern und -säulen, Vorhangfassadenrahmen, Gehäusegerüsten, Gerätegestellen, Leitplanken und Baumaschinen verwendet. Sie dienen effektiv als primäre tragende Komponenten und eignen sich gleichzeitig für verschiedene architektonische Formen und Gehäusestrukturen.

Produktmerkmale

I. Strukturelle und mechanische Eigenschaften

1. Der hohle rechteckige Querschnitt bietet eine hohe Steifigkeit gegen Biegung und seitliche Verschiebung in beide Richtungen. Im Vergleich zu Rundrohren oder Standardbaustahlprofilen bietet es eine höhere Torsions- und seitliche Verformungsbeständigkeit und sorgt so für eine robuste Gesamtstrukturstabilität.

2. Die einheitliche Querschnittsform und die flachen Flächen sorgen für eine gleichmäßige Lastverteilung. Einzelne Rohre können erheblichen vertikalen und horizontalen Belastungen standhalten und dienen oft direkt als primäre tragende Elemente.

3. Erhältlich in geschweißter und nahtloser Ausführung: Geschweißte Rechteckrohre bieten eine hohe Kosteneffizienz für Standardbetriebsbedingungen; Nahtlose Rechteckrohre ohne Schweißnähte bieten eine hervorragende Festigkeit, Druckbeständigkeit und Ermüdungsbeständigkeit und sind somit ideal für Szenarien mit hoher Belastung und zyklischer Belastung.

II. Aussehen und Installationseigenschaften

1. Flache Außenflächen erleichtern das Spleißen, Überlappen und die bündige Montage. Sie liegen eng an farbbeschichteten Stahlblechen, Paneelen und Gehäusekomponenten an und sorgen so für eine saubere Verarbeitung und Kantenabdichtung während der Bauphase.

2. Scharfe Kanten und ein einheitliches Profil vereinen tragende Funktionalität mit ästhetischem Reiz und eignen sich daher für Architekturfassaden, Landschaftsrahmen und andere designorientierte Projekte.

3. Bei gegebener Tragfähigkeit sind sie leichter als massive Stahlprofile, wodurch die Gesamtstrukturbelastung effektiv reduziert und Materialkosten eingespart werden.

III. Verarbeitungs- und Anschlusseigenschaften

1. Sie können geschnitten, abgeschrägt, gebogen, gebohrt und geschweißt werden. Die Sekundärverarbeitung ist unkompliziert und erleichtert den bequemen Bau vor Ort.

2. Vielseitige Verbindungsmethoden – einschließlich Schweißen, Schrauben und Nieten – zeichnen sich durch einfache Verbindungsdesigns und hohe Installationseffizienz aus.

3. Umfangreiche Spezifikationspalette, die alles von kleinen Zierrohren bis hin zu tragenden Rohren mit großem Querschnitt abdeckt und eine flexible Auswahl ermöglicht.

IV. Korrosionsbeständigkeit und Leistungsmerkmale

1. Lieferung im „schwarzen“ (unbeschichteten) Zustand; Kompatibel mit verschiedenen Korrosionsschutzbehandlungen wie Feuerverzinkung, Kaltverzinkung, Lackierung und Pulverbeschichtung, sodass sie sowohl für Innen- als auch für Außenumgebungen (trocken oder nass) geeignet sind.

2. Gute Kalt- und Warmverarbeitbarkeit; stabile mechanische Eigenschaften innerhalb normaler Betriebstemperaturbereiche.

V. Produktbeschränkungen

1. Spannungskonzentration tritt an den Ecken auf; Diese Bereiche sind bei starkem Stoß oder wiederholter zyklischer Belastung anfällig für Ermüdungsschäden.

2. Schlechte Eignung für den Flüssigkeitstransport; werden selten für Rohrleitungssysteme verwendet, da sie in erster Linie für strukturelle Trag- und Rahmenanwendungen konzipiert sind.

3. Hohe Produktionskosten für großformatige, dickwandige nahtlose Rechteckrohre führen zu deutlich höheren Preisen als geschweißte Versionen.

Einsatzmöglichkeiten und Anwendungsbereich

I. Hauptverwendungen

1. Wichtige Strukturkomponenten

Wird für Fabrikrahmen, Portalrahmen, Kastenprofilträger und -säulen, vertikale Säulen, Fachwerke und Bodenstützen verwendet. ein kerntragendes Material im Stahlbau.

2. Gebäudehüllen und Vorhangfassaden

Außenwandrahmen (Riemen/Bolzen), Oberlichtrahmen, Tür- und Fensterrahmen, Dachpfetten und Randstreifenrahmen; Lässt sich nahtlos in profilierte Stahlbleche und andere Plattenmaterialien integrieren.

3. Einfriedungen und Schutzeinrichtungen

Fabrikumzäunungen, Straßenleitplanken, Treppenhandläufe, Balkongeländer, Bauzaunrahmen und Sicherheitsnetzpfosten.

4. Geräte- und Maschinenrahmen

Maschinensockel, Gerätegestelle, Werkbankrahmen, Lagerregale, Containerrahmen und Fahrzeugchassisrahmen.

5. Technische und temporäre Einrichtungen

Bühnenträger, Gewächshausgerüste, temporäre Bauzaunwände, Stütz-/Stützkonstruktionen und modulare Gebäudegerüste.

6. Dekorative und architektonische Strukturen

Landschaftsstrukturen, architektonische Merkmale im Außenbereich, dekorative Innenrahmen und Rahmen für Vitrinen/Kabinen; vereint Belastbarkeit mit Ästhetik.

II. Anwendungsbereich von rechteckigen hohlen Baustahlrohren

1. Stahlkonstruktionstechnik: Träger, Säulen und Aussteifungssysteme für Industrieanlagen, Lagerhallen, Stadien und vorgefertigte Gebäude.

2. Architektonische Dekoration: Bau von Vorhangfassaden, Türen und Fenstern, architektonischen Innen-/Außenelementen und Ausstellungsständen.

3. Kommunal- und Transportwesen: Straßenleitplanken, kommunale Bauzäune, Landschaftspergolen und Bushaltestellengerüste.

4. Maschinenbau: Rahmen für Allzweckgeräte, Baumaschinen, Landmaschinen und Logistikgeräte.

5. Lagerhaltung und Logistik: Schwerlastregale, Lagerplattformen und Containerhilfskonstruktionen.

6. Land- und Forstwirtschaft und Gartenbau: Gewächshäuser, Rahmen für Viehunterkünfte und landwirtschaftliche Zäune.

Auswahlhilfe

· Geschweißte Rechteckrohre: Mainstream-Produkttyp mit hohem Preis-Leistungs-Verhältnis; Wird häufig für Standardanwendungen wie allgemeine Tragfähigkeiten, Gebäudehüllen, Dekorationen und Leitplanken verwendet.

· Nahtlose Rechteckrohre: Überlegene Festigkeit, Ermüdungsbeständigkeit und Drucktragfähigkeit; Wird hauptsächlich für Hochleistungsanwendungen, zyklische Belastungen, hochspezialisierte Maschinenrahmen und hochbelastbare technische Komponenten verwendet.

Wichtige Leistungsparameter

Umsetzungsstandards: GB/T 6728-2017 „Kaltgeformte Hohlstrukturprofile“; GB/T 3094-2012 „Kaltgezogene nahtlose quadratische und rechteckige Stahlrohre“

I. Gemeinsame Materialien und mechanische Eigenschaften

Zusätzliche allgemeine Parameter:

· Elastizitätsmodul: 2,06 × 10⁵MPa

· Dichte: 7,85 g/cm³

· Standardbetriebstemperatur: -20 °C bis 200 °C

II. Spezifikations- und Maßsystem

1. Bezeichnungsmethode

Außenmaße: Länge × Breite × Wandstärke (Einheit: mm); Beispiel: 100×50×3,0

2. Mainstream-Größenkategorien

· Klein (Dekoration / Einfriedung / Leitplanke): 20×10, 30×20, 40×20, 50×30; Wandstärke: 1,2–2,5 mm

· Mittel (Kiel / Pfette / Standardbalken und -säulen): 60×40, 80×40, 80×60, 100×50; Wandstärke: 2,0–5,0 mm

· Groß (Hauptsäulen und -träger / Schwerlastbinder): 120×80, 150×100, 200×100, 250×150; Wandstärke: 4,0–12,0 mm

3. Längen und Toleranzen

· Standardlängen: 6 m, 9 m, 12 m; Sonderlängen verfügbar

· Außenmaßtoleranz: ±0,8 %

· Wandstärkentoleranz: Standardgeschweißtes Rohr ±10 %; Nahtloses Rohr ±7,5 %

4. Formel zur theoretischen Gewichtsberechnung

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = lange Seite, H = kurze Seite, t = Wandstärke)

III. Strukturelle mechanische Eigenschaften

1. Rechteckige hohle Baustahlrohre mit rechteckigen Querschnitten bieten eine hohe bidirektionale Biegesteifigkeit (sowohl entlang der starken als auch der schwachen Achse) sowie eine überlegene Seitenstabilität und Torsionsfestigkeit im Vergleich zu Einzelprofilen wie Rundrohren oder H-Trägern, was zu einer robusten Gesamtstrukturstabilität führt.

2. Verarbeitungsmerkmale

· Biegetest: Kann bei Raumtemperatur um 90° kalt gebogen werden, ohne dass es an der Biegung zu Rissen oder Delaminationen kommt.

· Abflachungstest: Hält der Kompression auf die angegebenen Abmessungen stand, ohne dass die Wand reißt.

1. Spannungseigenschaften: An den Ecken tritt eine leichte Spannungskonzentration auf; Nicht geeignet für Anwendungen mit hochfrequenten Wechselbelastungen.

IV. Produktklassifizierung und Leistungsunterschiede

V. Oberflächenbehandlung und Korrosionsschutz

1. Standardzustand: Schwarze Oberfläche (warmgewalzte Oxidoberfläche).

2. Gängige Korrosionsschutzmethoden: Feuerverzinkung, Kaltverzinkung, elektrostatische Pulverbeschichtung, Korrosionsschutzlackierung und Fluorkohlenstoffbeschichtung.

3. Feuerverzinkungsreferenz: Durchschnittliche Zinkschichtdicke ≥85 μm; Die Haltbarkeit im Freien beträgt mehr als 15 Jahre.

VI. Verbindungsmethoden

· Primär: Fasenschweißen, Vollschweißen (Hauptstütze für den Bau).

· Sekundär: Hochfeste Schraubverbindungen, selbstschneidende Schrauben, Nieten.

· Kompatibel mit verschiedenen Stahlbaugruppen, einschließlich farbigen Stahlblechen, H-Trägern und Winkelstahl.

VII. Geeignete und verbotene Anwendungen

Geeignet

Träger und Säulen für Industrieanlagen, Vorhangfassadenrahmen, Einfriedungsgerüste, Leitplanken und Zäune, Lagerregale, Geräterahmen, Landschaftskonstruktionen und vorgefertigte Stahlkonstruktionen.

Nicht geeignet

Hochdruck-Flüssigkeitstransport, Hochtemperatur-/Hochdruck-Rohrleitungen und Hauptstrukturen von Hochleistungsgeräten, die starken Stößen oder Hochfrequenzermüdung ausgesetzt sind.
