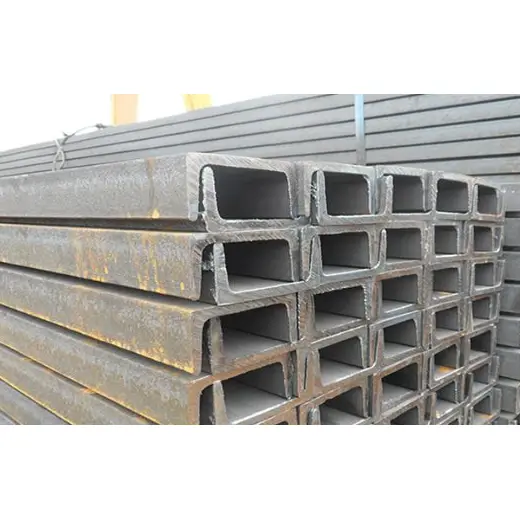

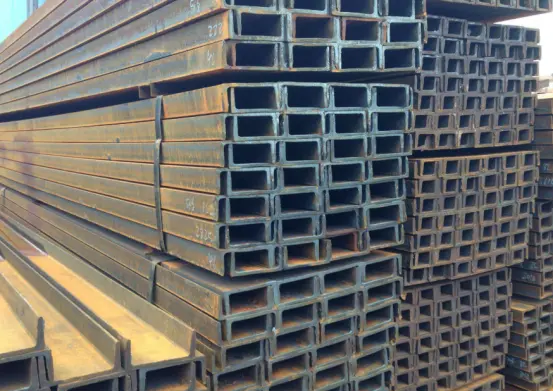

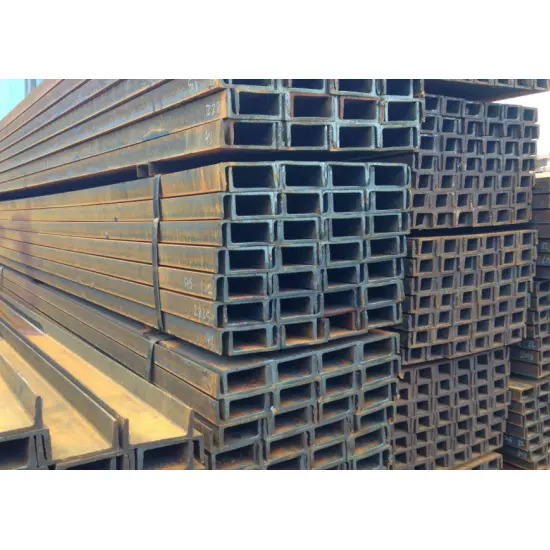

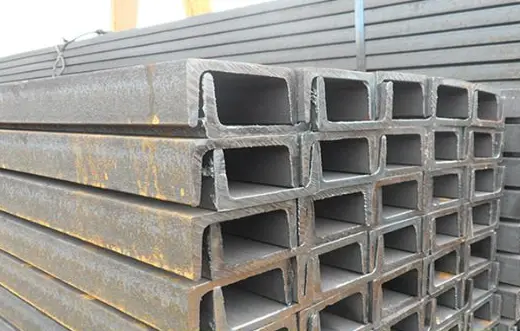

Warmgewalzte Kanalabschnitte aus Baustahl

Warmgewalzte Kanalprofile aus Baustahl entsprechen der nationalen Norm GB/T 706-2016 und werden in einem integrierten Warmwalzverfahren hergestellt. Sie haben einen C-förmigen (einseitig öffnenden) Querschnitt. Modelle werden nach Abschnittshöhe klassifiziert, wobei weitere Unterteilungen (a, b, c) eine erhöhte Dicke bei gleicher Höhe anzeigen. Die Produkte sind leicht, einfach zu verarbeiten und kostengünstig. Während einzelne Abschnitte eine begrenzte Seitensteifigkeit und Torsionsfestigkeit aufweisen und sich daher vor allem für sekundäre tragende Komponenten eignen, verbessert die Kombination zweier Abschnitte (Rücken an Rücken) mit Verbindungsplatten die mechanische Gesamtleistung erheblich.

HAISHENG bietet eine vollständige Palette gängiger warmgewalzter Kanalabschnittsmodelle an, denen jeweils ein umfassender Materialtestbericht beigefügt ist. Sie eignen sich für verschiedene zusätzliche tragende Anwendungen, darunter Industrieanlagen, kommunale Projekte, MEP-/HLK-Systeme und temporäre Bauten. Wir bieten ein komplettes Sortiment an Korrosionsschutzbehandlungen – einschließlich Rostentfernung, Lackierung und Feuerverzinkung – um den Großbeschaffungsbedarf von Projekten in Übersee zu decken.

I. Produktstandards

Produktion, Maßtoleranzen und mechanische Eigenschaften der warmgewalzten Baustahl-Kanalabschnitte entsprechen der nationalen Norm: GB/T 706-2016 „Warmgewalzte Baustahlabschnitte“.

Mechanische Normen für Basisstahlmaterialien: GB/T 700 und GB/T 1591.

II. Wichtige Produktmerkmale

2.1 Querschnitt und mechanische Eigenschaften

1. Verfügt über einen einseitig offenen Kanalquerschnitt; Einzelne Elemente weisen eine mäßige seitliche Steifigkeit und einen relativ geringen Torsionswiderstand auf, was sie für den Einsatz als eigenständige Hauptstützen in Hochhäusern oder als primäre tragende Träger für große Spannweiten ungeeignet macht.

2. Hergestellt durch einen integrierten Warmwalzprozess ohne Schweißverbindungen, was zu einer geringen inneren Restspannung führt. Die Struktur ist stabil und zuverlässig und widersteht Rissen und Verformungen bei langfristiger Belastung.

2.2 Beschaffungs- und Kostenvorteile

1. Ein großer Bestand an Standardmarktmodellen und stabile Beschaffungskanäle sorgen für niedrige Stückpreise und kontrollierbare Gesamtprojektkosten.

2. Geringeres Eigengewicht bei gleicher Tragfähigkeit reduziert effektiv das Gesamtgewicht der Stahlkonstruktion sowie Transport- und Hebekosten.

2.3 Vorteile der Vor-Ort-Fertigung und Konstruktion

1. Warmgewalzte Kanalabschnitte aus Baustahl können frei geschnitten, gebohrt, geschweißt und gebogen werden. Es gibt keine Prozessbeschränkungen für die Sekundärfertigung vor Ort, was eine flexible Verbindungsmontage ermöglicht.

2. Dank der kompakten Größe und des geringen Eigengewichts können Handhabung und Heben mit manueller Arbeit und kleiner Ausrüstung durchgeführt werden, wodurch die Bauzeit vor Ort erheblich verkürzt wird.

3. Kompatibel mit Schraub- und Schweißverbindungen; kann mit verschiedenen Stahlplatten und -profilen kombiniert werden, um die Verbindungsmontage zu vervollständigen.

2.4 Korrosionsschutz und Umweltanpassungsfähigkeit

1. Lieferung im warmgewalzten „schwarzen“ Zustand (mit Walzzunder) und ohne vorab aufgetragene Korrosionsschutzbeschichtung.

2. Korrosionsschutzbehandlungen – wie Schleifen/Entrosten, Auftragen einer Rostschutzgrundierung, Feuerverzinkung oder Pulverbeschichtung – können nach Bedarf angewendet werden; Geeignet für den Einsatz in trockenen Innenräumen oder Außenbereichen mit leichter Korrosivität.

2.5 Vorteile der kombinierten Nutzung und Einschränkungen

1. Vorteile der kombinierten Nutzung: Durch die Verbindung zweier U-Profile Rücken an Rücken mit Verbindungsplatten werden die Quersteifigkeit und die Torsionsfestigkeit deutlich erhöht, sodass auch mittlere Belastbarkeitsanforderungen erfüllt werden.

2. Einschränkungen: Aufgrund der Struktur mit offenem Querschnitt können sie nicht für Hauptgerüste von Hochhäusern, Hauptträger mit extrem großer Spannweite für schwere Lasten oder kritische tragende Verbindungen verwendet werden, die hohem Winddruck ausgesetzt sind. Sie sind nur für Gehäusesysteme, Aussteifungen und sekundäre tragende Bauteile geeignet.

III. Wichtige Anwendungsszenarien

3.1 Kernanwendungen warmgewalzter Kanalprofile aus Baustahl

1. Fabrik-Wand- und Dachpfetten: Gepaart mit H-Träger-Hauptträgern zur Befestigung profilierter Stahlverkleidungsplatten und zur Übertragung vertikaler Lasten von Dach und Wänden.

2. Halterungen für verschiedene Geräte und Rohrleitungen: Wird für Rohrgestelle und -aufhängungen (einschließlich HVAC-Systemen in Gebäuden), Gerätesockeln und Kabeltrassenhalterungen in Chemieanlagen und Kraftwerken verwendet. 3. Leichte Rahmenkomponenten: Trennwandständer, Tür- und Fensterrahmen, Bauzaungerüste und sekundäre tragende Elemente.

4. Zubehör für Industrieplattformen und Gehwege: Wartungsstegträger, Plattformstufenstützen und Geländerpfosten/Handlaufsockel.

5. Bewehrung und eingebettete Komponenten: Eingebettete Stahlplatten, Balken- und Säulenversteifungen sowie Hilfsstahl für die Fundamentunterstützung.

6. Temporäre Baueinrichtungen: Vorgefertigte Gebäudegerüste, Gerüstsockel und temporäre Baugrubensicherungsstützen.

3.2 Branchenweite Anwendungen

1. Industriegebäude: Gehäuse- und Stützsysteme für Leichtindustrieanlagen, Lagerhallen, Werkstätten und Rohstofflagereinrichtungen.

2. Kommunale Infrastruktur: Sicherheitsbarrieren am Straßenrand, Außenwerbetafeln, kleine Fußgängerwege und Stützen für kommunale Versorgungsleitungen.

3. M&E- und HVAC-Technik: Rohrleitungen und spezielle Gerätehalterungen/-aufhängungen für Chemieanlagen, Kraftwerke und Bürogebäude.

4. Einfache zivile Strukturen: Carports, Vordächer, vorgefertigte Hütten und einfache ländliche Lagerschuppen.

5. Logistik und Lagerhaltung: Leichte Lagerregale und Frachtsortierplattformrahmen.

6. Sonstiges Zubehör: Sockel für Baumaschinen, Fahrgestelle für landwirtschaftliche Maschinen und kleine Hilfsstahlkonstruktionen für Seeschiffe.

V. Kernvorteile von HAISHENG Factory Supply

Direkte Lieferung vom Quellhersteller: Durch die interne Lagerung warmgewalzter Kanalprofile aus Baustahl entfallen Zwischenhändleraufschläge, was erhebliche Kostenvorteile bei der Beschaffung großer Projekte im Ausland bietet.

Stabiler Lagerbestand über alle Spezifikationen hinweg: Umfangreiches ganzjähriges Lager an gängigen Kanalstahlgrößen (Nr. 5 bis 25a); unterstützt Batch-Versand und schnelle Reaktion auf dringende Projektaufträge.

Umfassende Qualitätsprüfung und Rückverfolgbarkeit: Jede Charge warmgewalzter Kanalprofile aus Baustahl wird mit Originalwerkszertifikaten und Prüfberichten zu den mechanischen Eigenschaften geliefert. unterstützt die erneute Inspektion durch Dritte, um die Projektabnahmestandards im Ausland zu erfüllen.

Verarbeitungsdienstleistungen aus einer Hand: Unterstützt das Schneiden, Stanzen, Biegen fester Längen, geschweißte Vorfertigung und kundenspezifische Feuerverzinkung; bietet auch den gebündelten Export von H-Trägern, I-Trägern, eingebetteten Platten und hochfesten Schrauben an. Standardisierte Exportverpackung: feuchtigkeitsbeständige und rostbeständige Holzpaletten oder Folienverpackung; Enthält Konformitätsbescheinigungen und Materialzertifizierungen in Chinesisch und Englisch, um eine reibungslose Zollabfertigung und Abnahme vor Ort zu gewährleisten.

IV. Wichtige Produktleistungsparameter

4.1 Mechanische Eigenschaften des Grundmaterials

Zusätzliche mechanische Anzeigen:

V-Kerbschlagenergie bei Normaltemperatur: Q235B ≥27J; Q355B ≥34J

Elastizitätsmodul E ≈ 2,06×10⁵ MPa

4.2 Markierungsregel und Standardgrößen

Kennzeichnungsspezifikation Symbol: [ Format: Höhe × Flanschbreite × Stegdicke, z. B. [10# = 100×48×5,3 mm Modelle mit identischer Höhe werden in A/B/C-Klassen unterteilt, mit breiteren Flanschen und dickeren Stegen für eine höhere Tragfähigkeit.

4.3 Abschnitt Mechanische Eigenschaften (typische Größen)

[10# Trägheitsmoment Ix ≈ 198 cm⁴ Abschnittsmodul Wx ≈ 39,7 cm³ Trägheitsradius ix ≈ 3,95 cm

[20a# Trägheitsmoment Ix ≈ 1780 cm⁴ Abschnittsmodul Wx ≈ 178 cm³ Trägheitsradius ix ≈ 7,86 cm Charakteristik: Gute Biegefestigkeit entlang der starken X-Achse, schwache Seitensteifigkeit und Torsionsfestigkeit auf der schwachen Y-Achse, nicht geeignet für einzelne Trägerstützen unter Biege- und Druckbelastung.

4.4 Maß- und Formtoleranz

Standardmäßige feste Längen: 6 m, 9 m, 12 m, kundenspezifischer Zuschnitt möglich

Toleranz der Höhe h: ±1,5–3,0 mm (variiert je nach Modellgröße)

Toleranz der Flanschbreite b: ±1,5~2,0 mm

Geradheit: ≤2 mm pro Meter, Gesamtgeradheit ≤0,2 % der Gesamtlänge

Torsion: ≤1,5 ​​mm pro Meter

4.5 Bearbeitungs- und Oberflächenleistung

Lieferzustand: Warmgewalzte schwarze Oberfläche mit Oxidschicht

Bearbeitbarkeit: Einfaches Schneiden, Bohren, Schweißen und Biegen für die Fertigung vor Ort

Möglichkeiten des Korrosionsschutzes: Entrosten + Grundierung, Feuerverzinkung, Kunststoffspritzen

4.6 Betriebstemperatur- und Belastungsgrenzen

Anwendbarer Temperaturbereich: -20℃ ~ 80℃

Belastungscharakteristik: Offener Querschnitt mit geringer Quersteifigkeit und schlechter Torsionsfestigkeit; geeignet für einfach gelagerte einachsige Biegeelemente, verboten für Hochhaus-Hauptrahmen, weitgespannte Hauptträger und wichtige windlasttragende Bauteile

Verbindungsart: geschraubt oder geschweißt; Die Doppelkanal-Rücken-an-Rücken-Montage verbessert die Gesamtsteifigkeit erheblich

V. FAQ:

F: Kann Kanalstahl allein als tragende vertikale Säule für Hochhausrahmen verwendet werden?

A: Nicht empfohlen. Warmgewalzte Kanalprofile aus Baustahl haben auf einer Seite einen offenen Querschnitt, was zu einer geringen Seitensteifigkeit und Torsionsfestigkeit führt. Ihre alleinige Verwendung macht sie anfällig für Instabilität und Verformung. HW-Breitflansch-H-Träger sind die bevorzugte Wahl für Primärstützen in Hochhäusern.

F: Was ist die beste Korrosionsschutzbehandlung für Kanalstahl bei Küstenprojekten im Freien?

A: Bei längerer Exposition im Freien oder in Küstenumgebungen mit Salznebel wird eine Feuerverzinkung der gesamten Einheit empfohlen; Für den kurzzeitigen Einsatz im Innenbereich unter feuchten Bedingungen ist eine Rostentfernung mit anschließender zweifacher Schicht Rostschutzgrundierung ausreichend.

F: Wie wähle ich zwischen U-Profilstählen der Typen „a“, „b“ und „c“ gleicher Höhe?

A: Typ „a“ hat den dünnsten Steg und die dünnsten Flansche und bietet die geringste Tragfähigkeit, während Typ „c“ die größte Dicke aufweist. Für Anwendungen mit hoher Belastung oder großer Spannweite werden die dickeren Untertypen „b“ oder „c“ bevorzugt.

F: Welche Lösungen gibt es, wenn die Steifigkeit eines einkanaligen Stahlträgers nicht ausreicht?

A: Zwei U-Bahn-Stahlträger können Rücken an Rücken mit dazwischen eingefügten Verbindungsplatten verbunden werden, um einen kastenförmigen Verbundabschnitt zu bilden. Dadurch werden die Seitensteifigkeit und die Torsionsfestigkeit deutlich verbessert.

F: Kann Kanalstahl je nach Bedarf auf bestimmte Längen zugeschnitten werden?

A: Ja. Standard-Lagerlängen (6 m, 9 m oder 12 m) können nach Ihren Zeichnungen auf jede beliebige Länge zugeschnitten werden, und die abgeschnittenen Enden können bei Bedarf glattgeschliffen werden.

Theoretisches Gewicht von Kanalstahl

Einheit: kg/m, mm
