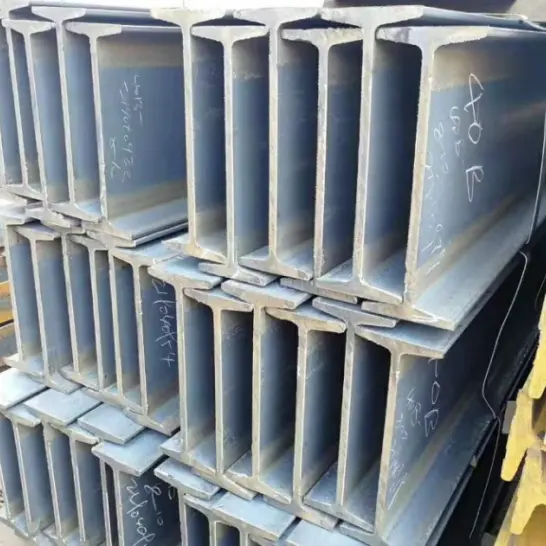

Warmgewalzter I-Träger-Baustahl

HAISHENG, ein zuverlässiger chinesischer Baustahlhersteller und Komplettlieferant, hat warmgewalzten I-Trägerstahl auf Lager, der gemäß GB/T 706 mit den Güten Q235B und Q355B hergestellt wird. Die konischen Innenflansche und die ungleichmäßige Dicke sorgen für wirtschaftliche Kosten und eine einfache Verarbeitung. Es wird häufig für leichte Nebenträger, Plattformen, Stützen und temporäre leichte Stahlkonstruktionen verwendet und ist ein herkömmliches warmgewalztes Profil für Gebäude mit kleiner und mittlerer Spannweite.

Wichtige Produktmerkmale

I. Abschnitts- und mechanische Eigenschaften

1. Die inneren Flanschflächen sind geneigt, wobei sich die Flanschdicke von innen nach außen verjüngt; Dies führt zu einer ungleichmäßigen Spannungsverteilung über den Abschnitt und einer relativ schwachen seitlichen Steifigkeit.

2. Warmgewalzter I-Trägerstahl als einzelne, integrale Einheit ohne Schweißverbindungen, was zu geringer Eigenspannung und guter struktureller Stabilität führt.

3. Bietet einen angemessenen Biegewiderstand, aber einen durchschnittlichen Widerstand gegen Torsion und seitliche Verschiebung; ungeeignet für Anwendungen mit großer Spannweite, hoher Windlast oder hoher Last.

II. Wirtschafts- und Beschaffungsmerkmale

1. Eine klassische Produktkategorie mit einem umfassenden Spektrum an Spezifikationen; weit verbreitet auf Lager, einfach zu beschaffen und zu wettbewerbsfähigen Preisen.

2. Bei gleicher Tragfähigkeit ist der Materialverbrauch höher als bei warmgewalzten H-Trägern, was es für leichte Konstruktionen wirtschaftlicher macht.

III. Bau- und Nutzungsmerkmale

1. Die regelmäßige Form erleichtert die Weiterverarbeitung (Schneiden, Schweißen, Bohren) und ermöglicht verschiedene Verbindungsmethoden vor Ort.

2. Das moderate Eigengewicht erleichtert das Heben und Installieren. Ideal für einfache Gebäude und temporäre Bauten.

3. Verfügt über eine warmgewalzte „schwarze“ Walzzunderoberfläche; Kann je nach Bedarf einer Rostentfernung und einer Korrosionsschutzbeschichtung unterzogen werden, um für Innen- und normale Außenumgebungen geeignet zu sein.

IV. Vergleich mit warmgewalzten H-Trägern

1. Die seitliche Steifigkeit ist deutlich geringer als die von H-Trägern; ungeeignet für den Einsatz als Stützen in Hochhäusern oder als Hauptträger für große Spannweiten.

2. Der Sektionswirkungsgrad ist relativ gering, sodass bei hoher Belastung mehr Material benötigt wird.

3. Ausgezeichnetes Preis-Leistungs-Verhältnis; wird weiterhin häufig in leichten und einfachen Stahlkonstruktionen verwendet.

Einsatzmöglichkeiten und Anwendungsbereich

I. Hauptverwendungen

1. Boden-/Dach-Nebenträger und einfach unterstützte Träger: Warmgewalzter I-Trägerstahl wird verwendet, um leichte Boden- und Dachlasten zu tragen, typischerweise in Tragsystemen mit kleiner bis mittlerer Spannweite.

2. Plattform- und Gehwegträger: Primäre und sekundäre tragende Komponenten für Industrieanlagen, Geräteplattformen, Wartungsstege und Böcke.

3. Halterungen und Stützen: Herstellung von Rohrhalterungen, Gerätehalterungen, Wandverstrebungen und temporären Stützrahmen.

4. Pfetten und Wandrahmen: Dachpfetten für leichte Industriegebäude, Bauzäune und einfache Einfriedungsrahmen.

5. Kleine Rahmen, Balken und Säulen: Balken und Säulen für leichte Stahlrahmen in niedrigen, einfachen Strukturen wie Werkstätten, Lagerhallen und Carports.

6. Baumaschinenkomponenten: Sockel für Hebegeräte, Fahrzeugchassis, temporäre Baugrubenverbauung usw.

II. Anwendungsbereich

1. Industriegebäude: Leichtindustrieanlagen, Lagerhallen, Werkstätten und kleine Lagersilos; Wird hauptsächlich für sekundärtragende Bauteile verwendet.

2. Temporäre/einfache Baukonstruktionen: Temporäre Baustelleneinrichtungen, Carports, Vordächer, einfache Lagerschuppen und modulare/mobile Gebäude.

3. Kommunale Infrastruktur: Kommunale Werbetafeln, Leitplankenstützen, Fußgängerwegstützen und kleine Böcke.

4. Elektromechanische Unterstützung: Rohrgestellhalterungen für Kraftwerke und Chemieanlagen, Gerätesockel und HVAC-Rohraufhängungen/-halterungen.

5. Temporäre technische Einrichtungen: Baugrubenverbau, Gerüstsockel und temporäre tragende Rahmen für den Bau.

6. Andere Bereiche: Fahrgestelle für landwirtschaftliche Maschinen, Rahmen für kleine Transportgeräte und einfache Lagerregale.

Wichtige Leistungsparameter

Standards: GB/T 706-2016, GB/T 700, GB/T 1591

I. Gemeinsame Materialien und mechanische Eigenschaften

II. Abschnittsbezeichnung und Spezifikationsdetails

1. Bezeichnungsformat: Modell + Höhe (z. B. 10#, 12#, 14#, 16#, 20a#, 20b#). Für die gleiche Höhe existieren Untertypen (a, b, c); Steg- und Flanschdicken nehmen zunehmend zu, was zu einer höheren Tragfähigkeit führt.

2. Abschnittsmerkmale: Die innere Flanschfläche weist eine Neigung von 1:6 auf; Der Flansch ist an der Wurzel dicker und an der Kante dünner, was zu einer ungleichmäßigen Spannungsverteilung über den Abschnitt führt.

III. Allgemeine Spezifikationen (Modell + Abschnittsabmessungen)

Format: Höhe × Flanschbreite × Stegdicke

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Maß- und Formtoleranzen

1. Standard-Festlängen: 6 m, 9 m, 12 m; kundenspezifischer Zuschnitt möglich.

2. Geradheit (Wölbung): ≤2 mm pro Meter; Gesamtsturz ≤0,2 % der Gesamtlänge.

3. Die Verdrehung und die Rechtwinkligkeit der Endflächen entsprechen den nationalen Standards und gewährleisten Präzision bei der Installation und Verbindung.

V. Oberflächen- und Verarbeitungseigenschaften

1. Lieferzustand: Warmgewalzt mit Walzzunder (schwarze Oberfläche).

2. Bearbeitbarkeit: Geeignet zum Schneiden, Bohren, Schweißen und Biegen; praktisch für die Sekundärverarbeitung.

3. Korrosionsschutz: Im Rohzustand ungeschützt; kann einer Rostentfernung, Lackierung oder Feuerverzinkung unterzogen werden.

VI. Umwelt- und Strukturparameter

1. Betriebstemperatur: -20 °C bis 80 °C.

2. Strukturelle Eigenschaften: Mäßiger Biegewiderstand; relativ geringer Torsionswiderstand und Seitensteifigkeit; ungeeignet für große Spannweiten, Bereiche mit hoher Windlast oder primäre tragende Rollen in Hochhäusern.

3. Lasteignung: Wird hauptsächlich für einfach unterstützte Träger und Komponenten mit geringer Last verwendet. Vermeiden Sie langfristige exzentrische Belastungen.

Spezifikationstabelle für warmgewalzten I-Trägerstahl
