HAISHENGbietet entwickeltKreisförmige hohle StahlrohrsäuleLösungen für Stahlgebäude, Industrieanlagen, Stadien, Gehwege, Brücken, Vordächer und vorgefertigte Strukturen. Diese aus Baustahl Q235B oder Q355B gefertigten Säulen kombinieren ein kreisförmiges Tragprofil mit flexiblen Verbindungs- und Korrosionsschutzoptionen für anspruchsvolle strukturelle Anwendungen.
Eine kreisförmige hohle Stahlrohrsäule ist ein vertikales Strukturelement, das dazu dient, Lasten von einem Überbau auf sein Fundament zu übertragen. Sein hohler kreisförmiger Abschnitt sorgt für eine ausgewogene Lastverteilung, eine starke axiale Kompressionsleistung, Torsionsfestigkeit und einen relativ geringen Windwiderstand. Abhängig von den Projektanforderungen können Säulen aus nahtlosen oder geschweißten Stahlrohren hergestellt und mit Grundplatten, Versteifungen, Verbindungsplatten, Flanschen, Hebezubehör und Schutzbeschichtungen individuell angepasst werden. In diesem Artikel werden der Aufbau, die wichtigsten Spezifikationen, der Herstellungsprozess, die Vorteile, Anwendungen und Auswahlüberlegungen erläutert.
Inhaltsverzeichnis
- Was ist eine kreisförmige hohle Stahlrohrsäule?
- Wie ist eine kreisförmige hohle Stahlrohrsäule konfiguriert?
- Was sind die wichtigsten strukturellen Vorteile?
- Auf welche Spezifikationen sollten Käufer achten?
- Wie werden kreisförmige hohle Stahlrohrsäulen hergestellt?
- Wo werden kreisförmige hohle Stahlrohrsäulen verwendet?
- Wie ist der Vergleich mit anderen Stahlsäulen?
- Wie sollten Käufer die richtige Spalte auswählen?
- Häufig gestellte Fragen
- Warum mit einem professionellen Hersteller zusammenarbeiten?
Was ist eine kreisförmige hohle Stahlrohrsäule?
Eine kreisförmige hohle Stahlrohrsäule ist eine vertikale tragende Strukturkomponente mit einem hohlzylindrischen Querschnitt. Es wird üblicherweise aus Kohlenstoffstahl oder niedriglegiertem Stahl hergestellt und kann entweder als nahtloses Rohr oder als gewalztes und geschweißtes Rohr hergestellt werden.
Im Gegensatz zu einer massiven Stahlsäule reduziert die hohle Konfiguration unnötiges Material und behält gleichzeitig ein starkes Strukturprofil bei. Die kreisförmige Geometrie verteilt die Spannungen über den Umfang und sorgt unabhängig von der Belastungsrichtung für einen gleichmäßigen Widerstand. Dies macht die Konstruktion besonders nützlich, wenn Stützen einer kombinierten axialen Kompression, Biegung, Torsion, Windlasten oder exzentrischen Kräften ausgesetzt sein können.
Eine typische Spezifikation wird ausgedrückt alsφD × t × L, wobei D den Außendurchmesser, t die Wandstärke und L die Säulenlänge darstellen. Beispielsweise bedeutet φ219 × 8 × 6000 einen Außendurchmesser von 219 mm, eine Wandstärke von 8 mm und eine Länge von 6 m.
Wie ist eine kreisförmige hohle Stahlrohrsäule konfiguriert?

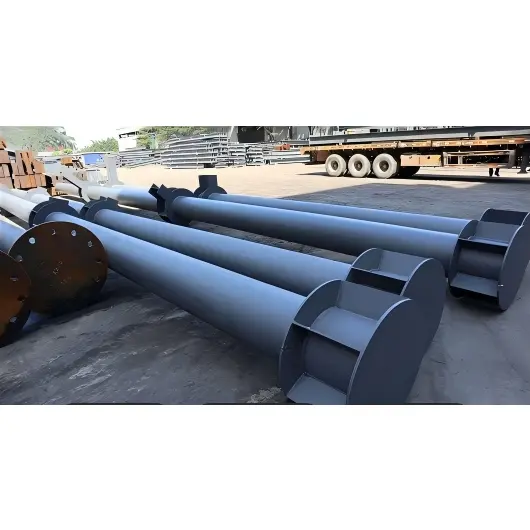

Eine strukturelle Rohrsäule ist mehr als ein Stahlrohr. Bei vielen Projekten umfasst die komplette Baugruppe Verbindungs- und Verstärkungskomponenten, die die Integration der Säule in Fundamente, Balken, Dachsysteme und andere Strukturelemente ermöglichen.
- Spaltenkörper:Das primäre kreisförmige Stahlrohr wird nach Durchmesser, Wandstärke, Länge, Materialqualität und Auslegungslasten ausgewählt.
- Grundplatte:Eine geschweißte Stahlplatte, die die Säulenlasten über Ankerbolzen auf das Fundament überträgt.
- Versteifungsplatten oder -ringe:Bewehrung wird dort eingesetzt, wo höhere Belastungen oder lokaler Knickwiderstand erforderlich sind.
- Oberplatte oder Flansch:Bietet einen Verbindungspunkt für Balken, Fachwerke, obere Säulen oder andere Strukturkomponenten.
- Verbindungsplatten und Konsolen:Erleichtern Sie Verbindungen zwischen Balken und Stützen oder Rohren zwischen Rohren.
- Hochfeste Schrauben:Wird für verschraubte Strukturverbindungen verwendet, sofern dies im Konstruktionsentwurf vorgesehen ist.
- Schutzbeschichtung:Je nach Umgebungsbedingungen können Grund-, Zwischen- und Deckanstrichsysteme oder Verzinkungen aufgetragen werden.
Bei besonders langen Strukturen können einzelne Abschnitte auch durch Schweiß-, Flansch- oder andere technische Verbindungskonfigurationen verbunden werden.
Was sind die wichtigsten strukturellen Vorteile?
Ausgewogene Lastverteilung
Der kreisförmige Querschnitt hat keine herkömmliche starke und schwache Achse. Seine Geometrie verteilt die Spannung um das Rohr herum und eignet sich daher für Strukturen, die Belastungen aus verschiedenen Richtungen ausgesetzt sind.
Starke Kompressions- und Torsionsleistung
Rohrsäulen werden häufig für Anwendungen ausgewählt, die eine hohe axiale Belastbarkeit und Widerstandsfähigkeit gegen Torsionseffekte erfordern. Das geschlossene Hohlprofil sorgt auch dort für eine nützliche strukturelle Effizienz, wo Stabilität und multidirektionale Belastung wichtig sind.
Reduzierte Windexposition
Das stromlinienförmige zylindrische Profil kann den aerodynamischen Widerstand im Vergleich zu eckigen Strukturprofilen verringern. Diese Eigenschaft kann für freiliegende Säulen in Vordächern, Gehwegen, Türmen, Stadionstrukturen und anderen Außenanlagen von Nutzen sein.
Effiziente Installation
Im Vergleich zu einigen schwereren Strukturalternativen können hohle Stahlsäulen ein effizientes Verhältnis von Festigkeit zu Gewicht bieten. Auch die werksseitige Fertigung von Grundplatten, Anschlussteilen, Löchern und Schutzanstrichen kann den Bearbeitungsaufwand auf der Baustelle reduzieren.
Architektonische Flexibilität
Das glatte zylindrische Erscheinungsbild funktioniert gut, wenn Strukturkomponenten absichtlich sichtbar sind. Rundsäulen können daher strukturelle und architektonische Funktionen in Gewerbebauten, öffentlichen Einrichtungen, Landschaftsstrukturen und modernen Industrieprojekten vereinen.
Auf welche Spezifikationen sollten Käufer achten?
Bei der Auswahl einer Tragsäule sollten zunächst die technischen Anforderungen berücksichtigt werden und nicht nur der Rohrdurchmesser. Materialqualität, Wandstärke, Länge, Verbindungskonfiguration, Belastungsbedingungen, Fertigungstoleranzen und Korrosionsumgebung beeinflussen alle die endgültige Spezifikation.
| Parameter | Typische Informationen | Warum es wichtig ist |
|---|---|---|
| Stahlsorte | Q235B / Q355B | Bestimmt die Grundfestigkeit und Eignung für strukturelle Belastungen |
| Außendurchmesser | Ca. φ89–φ1020 mm und kundenspezifische Größen | Beeinflusst Belastbarkeit, Stabilität, Verbindungsdesign und Optik |
| Wandstärke | Ca. 4–50 mm | Unterstützt die strukturelle Festigkeit und die lokale Knickfestigkeit |
| Länge | Üblicherweise 6 m / 9 m / 12 m | Bestimmt Transport-, Montage- und Verbindungsanforderungen |
| Herstellungsart | Nahtlos oder geschweißt | Ausgewählt nach Durchmesser, Belastung, Fertigungsanforderungen und Kosten |
| Oberflächenschutz | Lackierung oder Feuerverzinkung | Schützt Stahl in verschiedenen Umgebungen vor Korrosion |
| Verbindungskomponenten | Grundplatten, Flansche, Versteifungen, Bolzen, Konsolen | Gewährleistet die Kompatibilität mit dem gesamten Struktursystem |
In den Produktinformationen von HAISHENG werden beispielsweise Q235B und Q355B als gängige Materialqualitäten identifiziert und Rohrabmessungen im Format φD × t × L angegeben. Die tatsächlichen Strukturabmessungen sollten immer anhand von Projektberechnungen und geltenden Designstandards ermittelt werden.
Wie werden kreisförmige hohle Stahlrohrsäulen hergestellt?
Eine professionelle Fertigung wandelt Stahlrohre oder -platten in eine fertige Strukturbaugruppe um, die für den Transport und die Installation bereit ist. Ein kontrollierter Produktionsprozess trägt dazu bei, Maßgenauigkeit, Schweißqualität, Geradheit und Oberflächenschutz aufrechtzuerhalten.
- Rohstoffinspektion:Stahlsorte, Abmessungen, Oberflächenzustand und relevante Materialdokumentation werden überprüft.
- Schneiden:Rohre oder Stahlplatten werden entsprechend der erforderlichen Säulenlänge und den Fertigungszeichnungen zugeschnitten.
- Bildung:Geschweißte Säulen mit großem Durchmesser können durch Walzen von Stahlblech in eine zylindrische Form und anschließendes Schweißen hergestellt werden.
- Abschlussvorbereitung:Säulenenden können bearbeitet oder abgeschrägt werden, um die erforderliche Verbindungsgeometrie zu erreichen.
- Komponentenmontage:Grundplatten, Deckplatten, Versteifungen, Konsolen, Flansche und Verbindungsplatten werden gemäß den Konstruktionszeichnungen positioniert.
- Schweißen:Die Komponenten werden mithilfe geeigneter Herstellungsverfahren geschweißt, wobei bei Bedarf auch zerstörungsfreie Tests durchgeführt werden.
- Begradigung und Korrektur:Schweißverformungen und Säulengeradheit werden überprüft und bei Bedarf korrigiert.
- Lochbearbeitung:Bolzen- und Versorgungslöcher werden gemäß den angegebenen Abmessungen und Positionen gebohrt oder bearbeitet.
- Oberflächenbehandlung:Rost und Walzzunder können durch Strahlen entfernt werden, bevor Grundierung und Schutzanstrich aufgetragen werden.
- Endkontrolle:Abmessungen, Verbindungen, Schweißnähte, Beschichtungszustand, Markierungen und Verpackung werden vor dem Versand überprüft.
Bei Säulen mit großem Durchmesser bietet die Schweißkonstruktion eine größere Flexibilität in Bezug auf Durchmesser und Wandstärke. Nahtlose Rohrsäulen hingegen können dort nützlich sein, wo eine nahtlose Konstruktion und spezifische Maßanforderungen bevorzugt werden.
Wo werden kreisförmige hohle Stahlrohrsäulen verwendet?
Durch die Kombination aus struktureller Leistung und sauberer zylindrischer Geometrie können diese Säulen sowohl technischen als auch architektonischen Zwecken dienen.
- Industrieanlagen:Wird als vertikale Strukturstütze in Fabriken und Produktionsanlagen verwendet.
- Stadien und Großveranstaltungsorte:Geeignet für Bauwerke, bei denen multidirektionale Belastung und architektonisches Erscheinungsbild wichtig sind.
- Gehwege und Vordächer:Das glatte Profil bietet eine praktische Lösung für freiliegende Stützen im Außenbereich.
- Fertighäuser:Werksgefertigte Komponenten können die Montage vereinfachen und die Baukoordination verbessern.
- Brücken und kommunale Bauwerke:Gilt für ausgewählte Pfeiler, Stützelemente, Leitplankenpfosten und zugehörige Strukturen.
- Landschaftsarchitektur:Zylindrische Säulen können strukturelle Unterstützung bieten und gleichzeitig ein klares Erscheinungsbild bewahren.
- Hochhäuser:Größere CHS-Elemente können für erhebliche vertikale und kombinierte Lasten konstruiert werden.
Wie ist der Vergleich mit anderen Stahlsäulen?
Unterschiedliche Strukturprofile dienen unterschiedlichen technischen Zwecken. Ein rundes Hohlprofil sollte daher entsprechend den Projektanforderungen bewertet werden und nicht als universeller Ersatz für H-Profile oder quadratische/rechteckige Hohlprofile.
| Besonderheit | Kreisförmiges Hohlprofil | Quadratisches/rechteckiges Hohlprofil | H-Profilstahl |
|---|---|---|---|
| Querschnitt | Rund und hohl | Quadratisch oder rechteckig und hohl | Offenes H-förmiges Profil |
| Multidirektionales Verhalten | Ausgewogen um den Abschnitt herum | Hängt von der Abschnittsgeometrie ab | Es werden starke und schwache Achsen unterschieden |
| Torsionswiderstand | Starkes Verhalten im geschlossenen Bereich | Gutes Verhalten im geschlossenen Bereich | Im Allgemeinen weniger effizient bei Torsion |
| Windeinwirkung | Stromlinienförmiges zylindrisches Profil | Eckigeres Profil | Offenes Flansch-Steg-Profil |
| Architektonisches Erscheinungsbild | Glatt und zylindrisch | Sauberes geometrisches Erscheinungsbild | Konventionelles strukturelles Erscheinungsbild |
| Typische Anwendungen | Große Spannweiten, freiliegende Strukturen, Säulen, architektonische Stützen | Gebäude, Rahmen, Geräteträger | Mehrstöckige Rahmen und schwere Struktursysteme |
Der entsprechende Abschnitt hängt von den statischen Berechnungen, den Verbindungsanforderungen, den Herstellungsbedingungen, der Materialverfügbarkeit, dem Projektbudget und den geltenden Baunormen ab.
Wie sollten Käufer die richtige Spalte auswählen?
Für Beschaffungsteams, Ingenieure, Auftragnehmer und Stahlkonstruktionsbauer kann eine klare technische Spezifikation Kommunikationsprobleme und Angebotsverzögerungen erheblich reduzieren.
- Definieren Sie die Bemessungslasten:Stellen Sie Axiallasten, Biegemomente, Torsionseffekte, Windlasten, seismische Bedingungen und andere relevante Designinformationen bereit.
- Maße bestätigen:Geben Sie Außendurchmesser, Wandstärke, Länge und erforderliche Maßtoleranzen an.
- Wählen Sie die Materialqualität:Q235B und Q355B sind häufige Wahlen, während die endgültige Note den Anforderungen des Projektdesigns entsprechen sollte.
- Verbindungsdetails ermitteln:Geben Sie die Abmessungen der Grundplatte, die Anordnung der Ankerbolzen, die Flanschanforderungen, die Standorte der Trägerverbindungen und Einzelheiten zu den Versteifungen an.
- Berücksichtigen Sie die Umgebung:Outdoor-, feuchte, Küsten- oder chemisch aggressive Umgebungen erfordern möglicherweise einen verbesserten Korrosionsschutz.
- Bestätigen Sie die Inspektionsanforderungen:Besprechen Sie Maßprüfung, Schweißnahtprüfung, zerstörungsfreie Prüfung, Beschichtungsdicke und Dokumentation vor der Produktion.
- Logistik planen:Berücksichtigen Sie Säulenlänge, Transportbeschränkungen, Hebepunkte, Segmentierung, Verpackung und Installationsreihenfolge.
Eine detaillierte Zeichnung oder ein Spezifikationspaket ermöglicht es dem Hersteller, die am besten geeignete Fertigungsroute und Verbindungskonfiguration zu bestimmen. Käufer können sich auch Baustahlkomponenten ansehen, um zu verstehen, wie sich Säulen in andere gefertigte Stahlelemente integrieren lassen.
Häufig gestellte Fragen
Welche Materialien werden üblicherweise für runde hohle Stahlrohrsäulen verwendet?
Für diese Säulen werden üblicherweise die Baustähle Q235B und Q355B spezifiziert. Das endgültige Material sollte entsprechend den statischen Berechnungen, den geltenden Normen, den Umgebungsbedingungen und den Projektanforderungen ausgewählt werden.
Was ist der Unterschied zwischen nahtlosen und geschweißten Rohrsäulen?
Nahtlose Stützen werden aus nahtlosen Stahlrohren hergestellt und haben keine Längsschweißnaht. Geschweißte Säulen werden aus Stahlblech geformt und durch Schweißen verbunden. Die geschweißte Konstruktion bietet eine größere Flexibilität für große Durchmesser und kundenspezifische Wandstärken, während nahtlose Rohre für bestimmte Durchmesser und strukturelle Anforderungen vorteilhaft sein können.
Kann eine runde hohle Stahlrohrsäule individuell angepasst werden?
Ja. Je nach Fertigungsmöglichkeiten und technischen Anforderungen können Durchmesser, Wandstärke, Länge, Grundplatten, obere Verbindungen, Versteifungen, Verbindungsplatten, Bolzenlöcher, Hebeösen, Verbindungskonfigurationen und Oberflächenbehandlungen individuell angepasst werden.
Wie wird mit Korrosionsschutz umgegangen?
Zu den üblichen Optionen gehören Kugelstrahlen, gefolgt von Grundierungs-, Zwischen- und Decklacksystemen. Für geeignete Anwendungen kommt auch eine Feuerverzinkung in Betracht, insbesondere wenn ein erhöhter Korrosionsschutz erforderlich ist.
Sind runde Rohrsäulen für Außenkonstruktionen geeignet?
Sie können in Außenanwendungen wie Vordächern, Gehwegen, Landschaftsbauwerken, kommunalen Einrichtungen und anderen freiliegenden Stahlsystemen eingesetzt werden, wenn die Säulenabmessungen, die Konstruktion, die Verbindungen und das Korrosionsschutzsystem entsprechend spezifiziert sind.
Welche Informationen sollten bei der Angebotsanfrage angegeben werden?
Zu den nützlichen Informationen gehören Menge, Stahlsorte, Außendurchmesser, Wandstärke, Länge, Verbindungszeichnungen, Grundplattendetails, Anforderungen an die Oberflächenbehandlung, Prüfnormen, Bestimmungsort und voraussichtlicher Lieferplan. Strukturzeichnungen sind besonders hilfreich für individuelle Projekte.
Warum mit einem professionellen Hersteller zusammenarbeiten?
Eine tragende Säule muss als Teil eines kompletten Tragsystems funktionieren, daher sollte die Produktauswahl mehr umfassen als den Vergleich der Rohrpreise. Fertigungsgenauigkeit, Schweißqualität, Verbindungsdetails, Oberflächenschutz, Prüfverfahren, Verpackung und Lieferkoordination wirken sich alle auf das endgültige Projektergebnis aus.
HAISHENG liefert runde hohle Stahlrohrsäulen aus Baustahl Q235B oder Q355B und unterstützt Fertigungskonfigurationen einschließlich Grundplatten, Versteifungen, Verbindungsplatten, hochfesten Schrauben und Schutzbeschichtungen. Für projektspezifische Anforderungen können Käufer Zeichnungen, Abmessungen, Belastungsinformationen, Mengen und Anwendungsbedingungen bereitstellen, damit die geeignete Säulenkonfiguration bewertet werden kann.
Planen Sie ein Stahlkonstruktionsprojekt oder beschaffen Sie maßgeschneiderte Struktursäulen?Teilen Sie noch heute Ihre Zeichnungen und technischen Anforderungen mit HAISHENG. Für Materialauswahl, Fertigungsdetails, Verbindungskonfigurationen, Angebotsunterstützung und Lieferplanung,Kontaktieren Sie unsum Ihr Projekt mit dem HAISHENG-Team zu besprechen.
