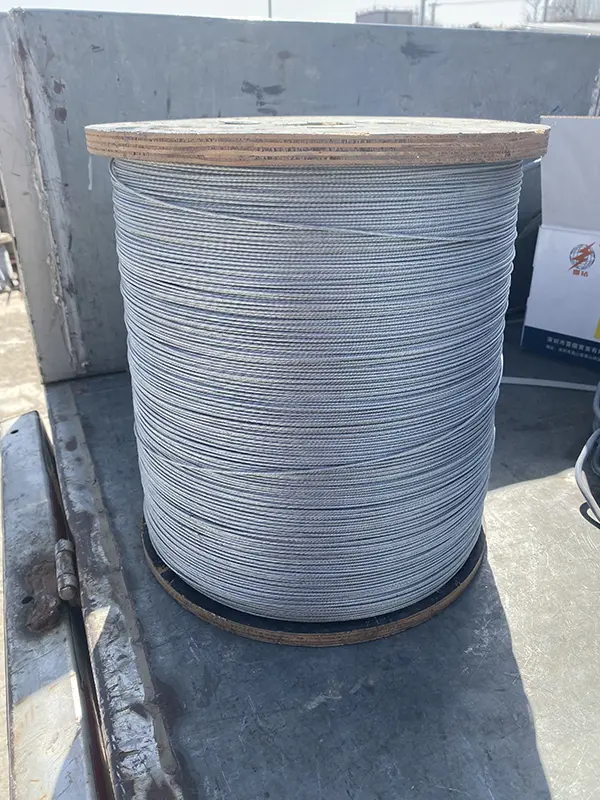

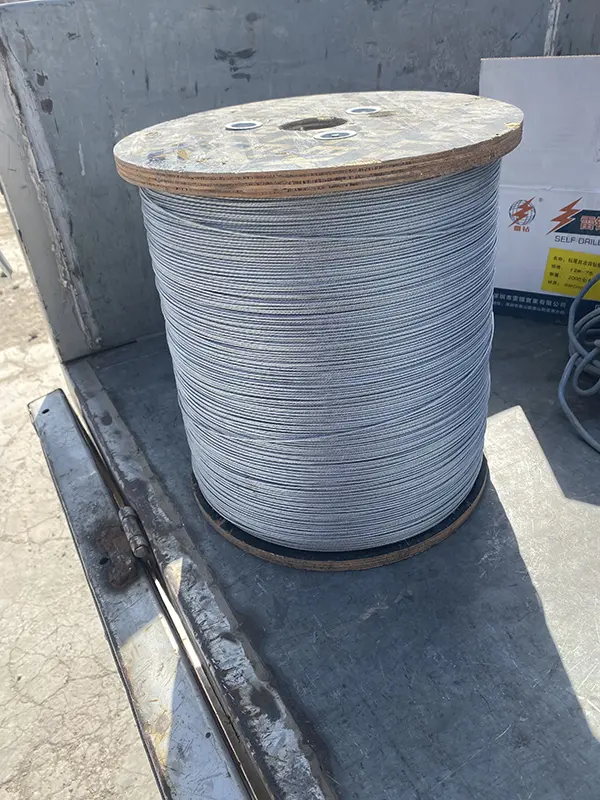

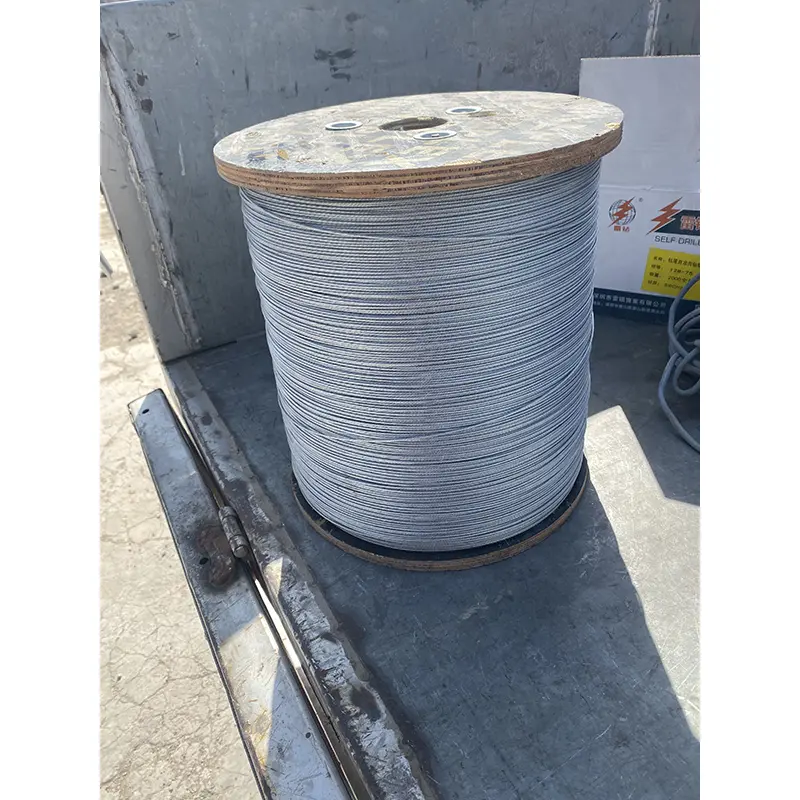

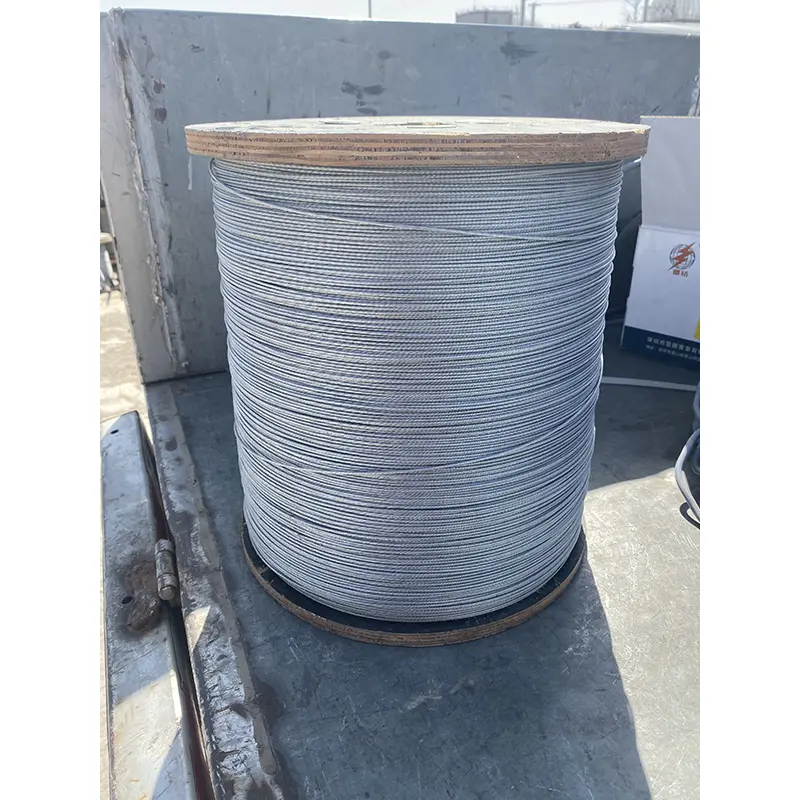

Verzinkte Stahldrahtseile für den Bau

Diese aus hochwertigem Kohlenstoffstahldraht hergestellten Seile werden zum Korrosionsschutz einem Feuerverzinkungsverfahren oder einer Elektroverzinkung unterzogen. Verzinkte Stahldrahtseile für den Bau eignen sich für verschiedene korrosive Umgebungen – einschließlich Innen-, Außen-, exponierter und Küstenumgebungen – und sind daher unverzichtbare tragende, aussteifende und Sicherheitskomponenten im Stahlkonstruktionsbau.

Produktmerkmale

I. Korrosions- und Wetterbeständigkeit

1. Die verzinkte Oberflächenschicht fungiert als Barriere gegen Luft, Feuchtigkeit und Salz und sorgt für robuste Rost- und Korrosionsbeständigkeit. Es eignet sich für Außen-, Küsten- und feuchte Umgebungen und verzögert effektiv Drahtkorrosion und -bruch.

2. Erhältlich in zwei Ausführungen: elektroverzinkt und feuerverzinkt. Elektroverzinkte Seile zeichnen sich durch eine glatte Oberfläche und eine gleichmäßige Beschichtung aus, während feuerverzinkte Seile eine dickere Beschichtung aufweisen, die eine hervorragende Salznebel- und Alterungsbeständigkeit sowie eine deutlich längere Lebensdauer im Freien bietet.

II. Mechanische und tragende Leistung

1. Diese aus kohlenstoffreichem Stahldraht gedrehten Seile bieten eine hohe Zugfestigkeit (Standardqualitäten: 1570–1960 MPa) und eine stabile Tragfähigkeit und erfüllen die Anforderungen an Aussteifung, Tragfähigkeit und Zugkraft in Stahlkonstruktionen.

2. Sie verfügen über eine hervorragende Gesamtflexibilität und Biegeleistung und ermöglichen das Biegen, Aufwickeln und Einfädeln während der Installation; Dadurch eignen sie sich für komplexe Grundrisse mit unregelmäßigen Fugen, Ecken und Schrägspannungen.

3. Das Seil verteilt die Belastung gleichmäßig und bietet eine hohe Schlag- und Ermüdungsfestigkeit; Es widersteht Drahtbrüchen bei längerer, wiederholter Belastung und gewährleistet einen hohen Sicherheitsfaktor im Betrieb.

III. Struktur und Betriebsmerkmale

1. Verfügt über klassische Konfigurationen wie 6×19 und 6×37 und bietet ein ausgewogenes Verhältnis von Flexibilität und Steifigkeit: Der 6×19-Typ ist relativ steif und verschleißfest, wodurch er für Anwendungen mit fester Spannung geeignet ist; Der Typ 6×37 ist flexibler und eignet sich daher ideal zum Bücken, Heben und für den Einsatz in Bereichen, die häufigen Bewegungen ausgesetzt sind.

2. Leicht; Im Vergleich zu Zugstangen aus Baustahl sind diese Seile einfacher zu transportieren, zu installieren und vor Ort zu spannen.

3. Kontrollierte Dehnung und stabile Verformung unter Last sorgen für die Gesamtsteifigkeit von Bauteilen wie Stahldächern, Vorhangfassaden und Geländern.

IV. Konstruktion und Anpassungsfähigkeit

1. Erhältlich in einer Vielzahl von Spezifikationen und Durchmessern, was eine flexible Auswahl je nach Lastanforderungen ermöglicht; Die Installation ist mit passendem Zubehör wie Drahtseilklemmen, Spannschlössern und Rigging-Hardware einfach durchzuführen.

2. Die verzinkte Oberflächenbeschichtung bietet einen moderaten Reibungskoeffizienten, verhindert ein Verrutschen nach dem Sichern und Spannen und sorgt für zuverlässige Verbindungspunkte.

3. Leicht zu verarbeiten; Die Längen können je nach Bedarf vor Ort zugeschnitten werden, was zu geringem Materialabfall und hoher Baueffizienz führt.

V. Wirtschaftlicher Wert und komparative Vorteile

1. Geringere Kosten als Edelstahldrahtseile; Korrosionsbeständigkeit und mechanische Eigenschaften erfüllen die Anforderungen der meisten Stahlkonstruktionsanwendungen und bieten eine hervorragende Kosteneffizienz.

2. Bietet eine mehr als dreimal längere Lebensdauer als gewöhnliche blanke (unbeschichtete) Stahldrahtseile im Freien oder in feuchten Umgebungen, wodurch die langfristigen Ersatz- und Wartungskosten gesenkt werden.

VI. Einschränkungen

1. Die verzinkte Beschichtung kann durch Stöße mit harten Gegenständen oder starke Reibung örtlich abblättern; Beschädigte Stellen neigen zu fortschreitender Rostbildung, daher müssen scharfe Kratzer bei der Installation und Verwendung vermieden werden.

2. Nicht geeignet für längeres Eintauchen in stark korrosive Umgebungen mit starken Säuren oder Laugen.

3. Überladung ist strengstens untersagt; Seile müssen umgehend ausgetauscht werden, wenn gebrochene Drähte, gebrochene Litzen oder starke Korrosion festgestellt werden.

Einsatzmöglichkeiten und Anwendungsbereich

I. Hauptverwendungen

1. Strukturelle Aussteifung und Unterstützung: Verzinkte Stahldrahtseile für den Bau können als Schrägseile, horizontale Spannseile oder Abspannleinen für Dächer, Wände, Fachwerke und Raumrahmen verwendet werden, um die Gesamtstabilität von Stahlkonstruktionen zu verbessern, Lasten zu verteilen und Verformungen zu minimieren.

2. Befestigung von Vorhangfassaden und Gehäusen: Wird zur Aufhängung, Halterung und Verankerung von Glasfassaden, Metallfassaden und Außenverkleidungsplatten verwendet. kompatibel mit den statischen Belastungsanforderungen von Gebäudefassaden.

3. Schutz- und Sicherheitseinrichtungen: Anfertigung von Dachgeländern, Sicherheitsleinen, Leitwegen für Wartungswege und Kantenschutzkabeln zur Gewährleistung der Betriebssicherheit vor Ort.

4. Heben und temporäres Tragen: Heben, temporäres Spannen und Positionieren von Stahlbauteilen vor Ort; Wird auch als temporäre Abspannleine während des Baus verwendet.

5. Befestigung von Dächern und Zubehörteilen: Aufhängen und Spannen von leichten Stahlhilfskonstruktionen wie Oberlichtpaneelen, Vordächern, Dachvordächern und Dachrinnen.

6. Komponenten für Landschafts- und Schmiedearbeiten: Verankerungs- und Aufhängekabel für Stahlpergolen, Zäune, Landschaftsskulpturen und dekorative Schmiedearbeiten.

II. Auswahl basierend auf Seilstruktur und Anwendung

· 6×19-Struktur: Hohe Steifigkeit, verschleißfest und relativ dicker Durchmesser; Wird hauptsächlich für feste Verankerungen, Abspannleinen und langfristige statische Belastungsanwendungen verwendet.

· 6×37-Struktur: Hervorragende Flexibilität und Biegsamkeit; Geeignet zum Heben, für Anwendungen mit wiederholtem Biegen, zum Einfädeln durch Verbindungspunkte und für kleine Hebeschlingen.

III. Branchenweiter Anwendungsbereich

1. Industrielle Stahlkonstruktionen: Aussteifungs- und Schutzsysteme für großspannige Stahldächer und -wände in Fabriken, Lagerhallen, Ausstellungshallen, Stadien und Flughafenterminals.

2. Architektonische Vorhangfassaden und dekorative Projekte: Außenwandfassaden, abgehängte Decken und Fassaden sind mit Kabeln für verschiedene Gebäudetypen ausgestattet.

3. Kommunale und Transporteinrichtungen: Stahlkonstruktionen wie Fußgängerüberführungen, Bushaltestellen, Mautstationen, Bauzäune und Leitplanken.

4. Kulturtourismus und Landschaftsprojekte: Spannen und Verankern für Landschaftspergolen, Zugmembrankonstruktionen, Stahllandschaftselemente und Promenaden.

5. Baustellen: Temporäres Heben für die Installation von Stahlkonstruktionen, die Positionierung von Bauteilen, Abspannleinen und den Kantenschutz.

6. Gebäude in Küsten-/Feuchtgebieten: Tragende Stahlkomponenten in Umgebungen mit hoher Luftfeuchtigkeit und Salzsprühnebel, wie z. B. Küstenfabriken und Hafenbauten.

IV. Anwendungsszenarien basierend auf dem Verzinkungsprozess

· Elektroverzinktes Stahldrahtseil: Mit glatter Oberfläche und dünner Zinkbeschichtung; Wird hauptsächlich für Innenanwendungen, trockene Umgebungen und dekorative Spannungen oder Verstrebungen verwendet.

· Feuerverzinktes Stahldrahtseil: Verfügt über eine dicke Zinkbeschichtung und hohe Korrosionsbeständigkeit; Geeignet für den Einsatz im Freien, einschließlich Küstengebieten, Umgebungen mit hoher Luftfeuchtigkeit und Orten, die Salznebel ausgesetzt sind.

Leistungsangaben

I. Grundmaterialien und Standards

·Material: Hochwertiger Kohlenstoffstahldraht (C 0,7–0,95 %)

·Oberflächenbehandlung: Feuerverzinkung / Elektroverzinkung

·Standards: GB/T 8903-2024, ISO 10425

·Anwendbare Umgebungen: Innen-/Außenbereich, feuchte Bedingungen, Küstengebiete (Salznebel)

II. Gängige Konstruktionen (am häufigsten für Stahlkonstruktionen)

·6×19+FC/IWR: Relativ steif und verschleißfest; Wird zur Abspannung, zur Abspannleine und zur statischen Lastaufnahme verwendet

·6×37+FC/IWR: Flexibel und biegsam; Wird zum Heben, für Vorhangfassadenschlingen und für Anwendungen mit wiederholtem Biegen verwendet

·1×19 / 1×37: Einzelstrang; hohe Steifigkeit; Wird für Spannseile und Vorhangfassadenstangen verwendet

III. Durchmesser und Gewicht (Gemeinsame Spezifikationen)

·Durchmesserbereich: 6–40 mm (Hauptstütze für Stahlkonstruktionen)

·Referenzgewicht (6×19+IWR, 1870 MPa):

o φ6: Ca. 1,3 kg/100 m

o φ12: Ca. 5,2 kg/100 m

o φ16: Ca. 9,3 kg/100 m

o φ20: Ca. 14,5 kg/100 m

o φ24: Ca. 20,9 kg/100 m

IV. Zugfestigkeitsklassen (wichtige mechanische Parameter)

·Übliche Qualitäten: 1570, 1770, 1870, 1960, 2160 MPa

·Empfohlen für Stahlkonstruktionen: 1770–1960 MPa (Gleichgewicht von Festigkeit und Zähigkeit)

·Beispiele für Bruchkräfte (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Parameter der verzinkten Beschichtung (Schlüssel zur Korrosionsbeständigkeit)

Elektroverzinkung (Innenräume/trockene Umgebungen)

·Beschichtungsdicke: 5–15 μm

·Zinkbeschichtungsgewicht: 75–150 g/m²

·Eigenschaften: Glatt, gleichmäßig; mäßige Korrosionsbeständigkeit

Feuerverzinkung (Außen-/Küstenumgebung)

·Beschichtungsdicke: 30–60 μm

·Zinkbeschichtungsgewicht: 200–350 g/m²

·Eigenschaften: Dicke Beschichtung; salzsprühbeständig; lange lebensdauer

VI. Elastizitäts- und Verformungsparameter

·Elastizitätsmodul: ≈1,2×10⁵ MPa

·Mindeste Bruchdehnung: ≥2,0 % (Standardanforderung)

·Empfohlener Sicherheitsfaktor:

oStatische Spannung/Verankerung: ≥3,5

oHeben / dynamische Anwendungen: ≥5–6

VII. Ermüdungs- und Biegeeigenschaften

·Ermüdungsfestigkeit: Ungefähr 45–55 % der Zugfestigkeit

·Mindestbiegeradius: ≥6× Seildurchmesser (um Knicken/Beschädigungen zu verhindern)

·Schlagrichtung: Rechtsgängige Schlagrichtung (RHRL); strukturstabil, knickfest

VIII. Betriebstemperatur und Einschränkungen

·Betriebstemperatur: -40 °C bis +80 °C

·Kurzzeitiges Maximum: ≤120°C (keine Ablösung der Zinkschicht)

·Verboten: Längere Einwirkung starker Säuren/Laugen, Backen bei hohen Temperaturen oder starke Stöße

Verzinkte Stahldrahtseile für Entwicklungstrends in der Bauindustrie

Die Branche der verzinkten Stahldrahtseile für das Bauwesen wird in sechs Schlüsselbereichen – Technologie, Produkte, Märkte, Anwendungen, Umweltverträglichkeit und Digitalisierung – modernisiert, um den technischen Anforderungen an leichte, weitspannige, äußerst korrosionsbeständige und hochsichere moderne Stahlkonstruktionen umfassend gerecht zu werden. Konkrete Entwicklungsrichtungen sind wie folgt:

1. Technologische Trends: Hohe Festigkeit, Korrosionsbeständigkeit und Strukturoptimierung

Die Branche entwickelt sich kontinuierlich in Richtung höherer Festigkeit, längerer Lebensdauer und überlegener Korrosionsbeständigkeit weiter. Die Standardfestigkeitsklassen verschieben sich von 1570/1770 MPa auf 1870/1960 MPa, wobei High-End-Produkte 2160 MPa erreichen, was ein geringeres Eigengewicht und eine höhere Tragfähigkeit ermöglicht, die für Stahlkonstruktionen mit großer Spannweite geeignet sind. Beschichtungstechnologien gehen über die herkömmliche Feuerverzinkung hinaus und übernehmen Verbundbeschichtungen aus Zink-Aluminium-Magnesium und Seltenerdlegierungen. Diese bieten eine deutlich verbesserte Salznebelbeständigkeit und erfüllen die Anforderungen stark korrosiver Umgebungen wie Küsten- und Chemieindustriegebiete. Darüber hinaus ersetzen verdichtete Litzen und versiegelte, rotationssichere Strukturen nach und nach die Standardseilkonstruktionen und erhöhen effektiv die Bruchfestigkeit und Ermüdungslebensdauer.

2. Produkttrends: Anwendungsspezifisch, hochsicher und anpassbar

Die Produkte bewegen sich weg von generischen Spezifikationen hin zu spezialisierten Serien, die auf Stahlkonstruktionen zugeschnitten sind und verschiedene Einsatzszenarien wie die Aussteifung von Vorhangfassaden, das Heben schwerer Lasten und das Spannen über große Spannweiten abdecken. Flexible Anpassungssysteme unterstützen das Zuschneiden fester Längen, die Endbearbeitung und die integrierte Lieferung passender Takelage, wodurch die Projektlaufzeiten erheblich verkürzt werden. Gleichzeitig werden die Sicherheitsstandards verbessert, um die Sicherheitsmargen bei der Konstruktion zu erhöhen. Umfassende Werksprüfungen und Rückverfolgbarkeit über den gesamten Lebenszyklus gewährleisten die Betriebssicherheit bei Stahlkonstruktionsprojekten.

3. Markttrends: Produktionskonzentration, inländische Substitution und Exportexpansion

Aufgrund umweltbedingter Produktionsbeschränkungen und einer „Dual-Carbon“-Politik werden ineffiziente Kapazitäten schrittweise abgebaut und die Produktion wird zunehmend auf führende Unternehmen konzentriert, was die Vorteile der industriellen Clusterbildung hervorhebt. Bei hochwertigen Drahtseilen, die in der Offshore-Windenergie, im Schiffsbau und bei hochwertigen Vorhangfassaden verwendet werden, ist die Importsubstitution weitgehend erreicht, wobei inländische High-End-Produkte internationalen Leistungsstandards entsprechen. Darüber hinaus nehmen die Exporte von verzinkten Stahldrahtseilen für Stahlkonstruktionen durch die Nutzung der Infrastrukturmöglichkeiten der „Belt and Road Initiative“ stetig zu und etablieren eine globale Marktpräsenz.

4. Anwendungstrends: Stabile traditionelle Nachfrage und explosives Wachstum in der neuen Energie- und Meerestechnik

Die Nachfrage bleibt stabil und entwickelt sich in den traditionellen Märkten für Stahlkonstruktionen weiter, darunter Industrieanlagen, Stadien und kommunale Vorhangfassaden. Neue Energien haben sich zu einem zentralen Wachstumsmotor entwickelt; Infrastrukturprojekte wie Onshore- und Offshore-Windenergie, Photovoltaik-Montagesysteme, Energiespeicher und Ultrahochspannungsübertragungsleitungen (UHV) führen zu einer erheblichen Nachfrage nach hochfesten, äußerst korrosionsbeständigen Spezialstahldrahtseilen. Darüber hinaus treiben Meeresbauprojekte – darunter Überseebrücken und Küstenterminals – den großflächigen Einsatz hochkorrosionsbeständiger Stahldrahtseile voran und erweitern so den Anwendungsbereich der Branche.

5. Umwelttrends: CO2-arme, umweltfreundliche, zirkuläre und energieeffiziente Produktion

Die Branche rüstet umfassend auf grüne Verzinkungsprozesse um und führt Produktionslinien mit niedrigem Energieverbrauch, geschlossene Wassersysteme und Technologien zur Rückgewinnung von Zinkschlacke ein. Diese Maßnahmen steigern die Zinkrückgewinnungsraten erheblich und stehen in Kombination mit zyanidfreiem Flussmittel und emissionsarmen Prozessen im Einklang mit den „Dual Carbon“-Umweltzielen. Darüber hinaus nutzt die Branche die hohe Festigkeit, das geringe Gewicht und die außergewöhnliche Lebensdauer ihrer Produkte, um den Materialverbrauch und die Austauschhäufigkeit zu reduzieren und so Energieeinsparungen und Emissionsreduzierungen über den gesamten Lebenszyklus des Produkts hinweg zu erreichen.

6. Digitale Trends: Intelligente Überwachung und vorausschauende Wartung

Die Branche führt zunehmend intelligente Betriebs- und Wartungssysteme (O&M) ein. Durch den Einsatz integrierter Sensoren ermöglichen diese Systeme eine Online-Überwachung der Spannung, des Verschleißes und der Temperatur des Stahldrahtseils in Echtzeit sowie Frühwarnungen bei Drahtbrüchen. Die Integration digitaler Zwillingsmodelle mit KI-Algorithmen ermöglicht die präzise Vorhersage der Ermüdungslebensdauer und verwandelt das traditionelle Modell des geplanten Austauschs in einen wissenschaftlichen Ansatz der vorausschauenden Wartung. Dadurch werden die Betriebs- und Wartungskosten für Stahlkonstruktionsprojekte effektiv gesenkt und Sicherheitsrisiken gemindert.

FAQ

F1: Was ist der Unterschied zwischen 6×19- und 6×37-Drahtseilkonstruktionen?

A: Die 6×19-Struktur besteht aus 6 Strängen mit etwa 19 Drähten pro Strang. Es ist relativ steif und verschleißfest und eignet sich daher ideal für feste Verstrebungen, Abspannleinen und langfristige statische Belastungsanwendungen. Die 6×37-Struktur besteht aus 6 Strängen mit etwa 37 Drähten pro Strang. Es ist flexibler und biegsamer und eignet sich daher ideal zum Heben, für Anwendungen mit wiederholtem Biegen und zum Einfädeln durch Verbindungspunkte.

F2: Wie kann man zwischen elektroverzinktem und feuerverzinktem Drahtseil wählen?

A: Elektroverzinktes Drahtseil hat eine glatte Oberfläche mit einer dünnen Zinkbeschichtung (5–15 μm) und ist für Innenanwendungen, trockene Umgebungen und dekorative Spannungen geeignet. Feuerverzinktes Drahtseil hat eine dicke Beschichtung (30–60 μm) mit hervorragender Salzsprühbeständigkeit und ist für den Einsatz im Freien, in Küstengebieten und in Umgebungen mit hoher Luftfeuchtigkeit erforderlich.

F3: Welcher Sicherheitsfaktor sollte für Drahtseile in Stahlkonstruktionsanwendungen verwendet werden?

A: Für statische Spann- und Verankerungsanwendungen wird ein Sicherheitsfaktor von ≥3,5 empfohlen. Für Hub- und dynamische Anwendungen ist ein Sicherheitsfaktor von ≥5-6 erforderlich. Die konstruktiven Sicherheitsfaktoren sollten durch eine Strukturberechnung auf der Grundlage tatsächlicher Arbeitsbedingungen bestätigt werden.

F4: Können verzinkte Stahldrahtseile für den Bau zur dauerhaften strukturellen Aussteifung verwendet werden?

A: Ja, verzinkte Drahtseile werden häufig für dauerhafte strukturelle Aussteifungen in Stahlkonstruktionsdächern, Vorhangfassadenaufhängungen und Fachwerkspannsystemen verwendet. Allerdings muss die Verzinkung intakt sein und alle Endverbindungen (Drahtseilklemmen, Spannschlösser) müssen ordnungsgemäß montiert sein. Das Seil sollte ersetzt werden, wenn bei der regelmäßigen Inspektion gebrochene Drähte, gebrochene Litzen oder starke Korrosion festgestellt werden.

F5: Wie kann ein verzinktes Drahtseil überprüft und ersetzt werden?

A: Bei einer regelmäßigen Sichtprüfung sollten Kabelbrüche, Korrosion, Knicke und Verformungen festgestellt werden. Tauschen Sie bei kritischen Anwendungen das Seil aus, wenn eine der folgenden Bedingungen erfüllt ist:
(1) gebrochene Drähte machen bei jeder Schlaglänge mehr als 10 % der Gesamtdrähte aus;
(2) die Durchmesserverringerung übersteigt 7 %;
(3) starke Korrosion oder Lochfraß ist sichtbar;
(4) Es wird ein Knicken oder Vogelkäfig beobachtet.
