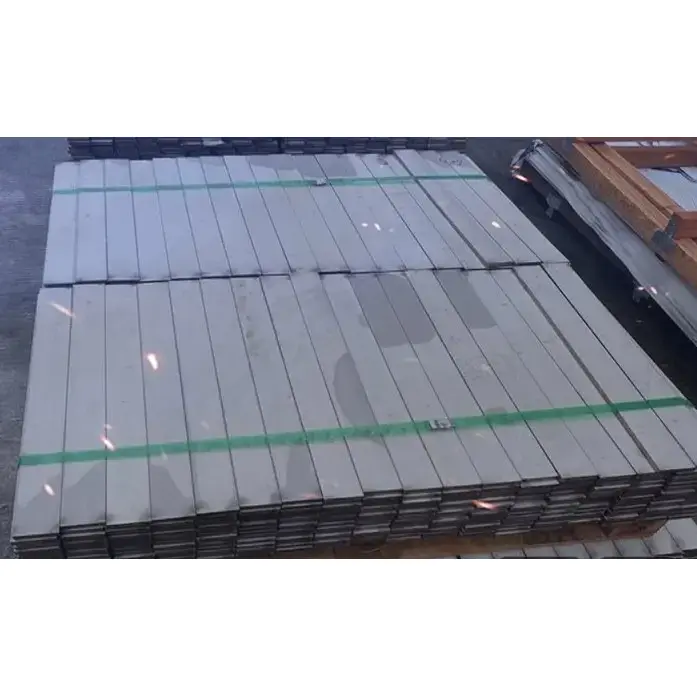

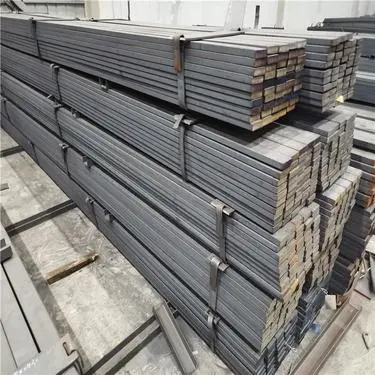

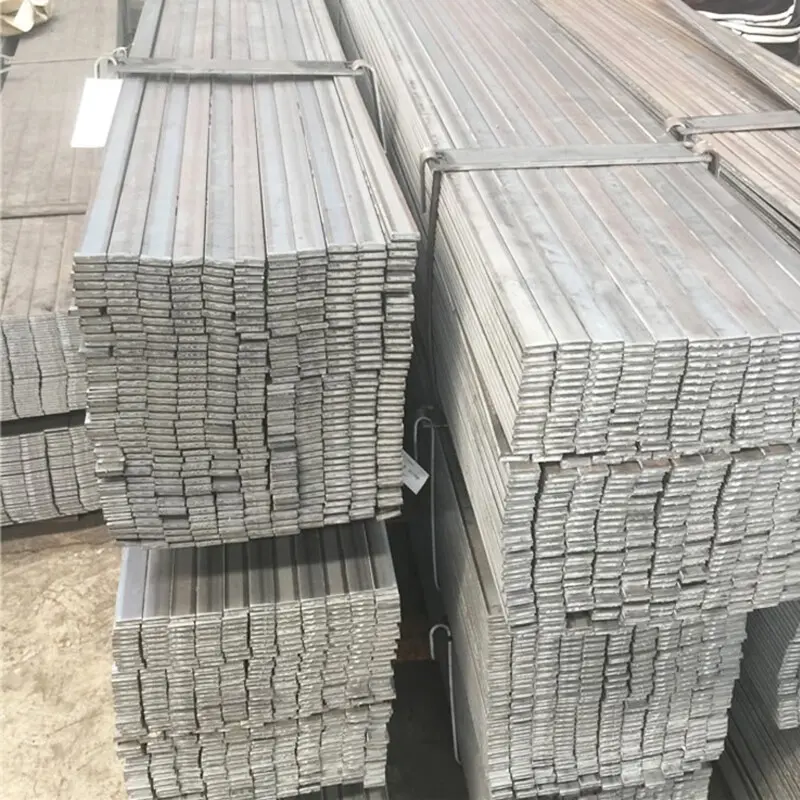

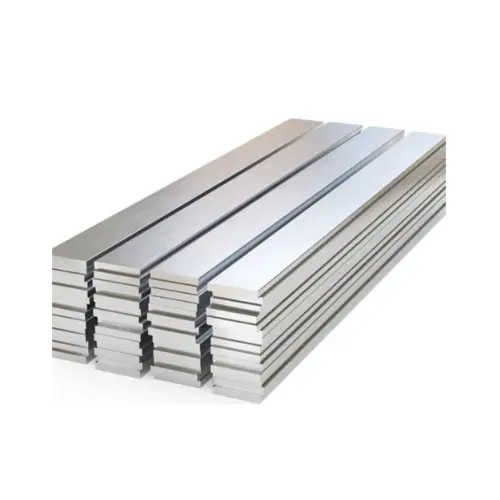

Warmgewalzte Flachstahlstangen für den Bau

Warmgewalzte Flachstahlstangen für den Baubereich haben einen rechteckigen Querschnitt mit abgerundeten Kanten. Sie entsprechen der Norm GB/T 704-2016 und bestehen hauptsächlich aus Q235B- oder Q355B-Stahl. Die Spezifikationen reichen von 12–300 mm Breite und 3–60 mm Dicke, mit Standardlängen von 6 m, 9 m oder 12 m.

Was sind die Produktmerkmale?

I. Strukturelle und mechanische Eigenschaften

1. Der Querschnitt ist ein langes, flaches Rechteck, dessen Breite die Dicke deutlich übersteigt. Es bietet mäßige Biegefestigkeit und seitliche Steifigkeit mit einer klaren tragenden Achse und eignet sich daher ideal für Anwendungen mit unidirektionalen Lasten, Spannbändern und Klemmen.

2. Das Material besteht normalerweise aus Kohlenstoffstahl und ist gleichmäßig und zäh. Es verhält sich unter statischen und geringen dynamischen Belastungen stabil und ist beständig gegen Sprödbruch.

3. Es bietet im Verhältnis zu seinem Querschnitt ein geringes Eigengewicht und eine hohe Materialausnutzungseffizienz; Beim Einsatz als Verbindungs- oder Zuganker reduziert es effektiv die Gesamtbelastung der Struktur.

II. Form- und Montageeigenschaften

1. Die flachen Oberflächen und gleichmäßigen Kanten sorgen für eine hervorragende Passform und ermöglichen eine bündige Installation an Strukturbauteilen. Es eignet sich für Anwendungen wie Klemmen, Kantenbänder, Verstärkungen und Spannbänder.

2. Sein schlankes Profil und die einfache Form ermöglichen eine flexible Anordnung und ermöglichen so die Anpassung an unregelmäßige Bereiche und enge Bauräume.

3. Eine breite Palette modularer Spezifikationen – mit verschiedenen Kombinationen von Breite und Dicke – ermöglicht eine individuelle Anpassung vor Ort und gewährleistet eine hohe Vielseitigkeit.

III. Verarbeitungs- und Anschlusseigenschaften

1. Es weist sowohl bei der Heiß- als auch bei der Kaltverarbeitung eine hervorragende Leistung auf. Es kann problemlos geschnitten, gebohrt, gebogen, gerollt, geschweißt und gestanzt werden, ohne dass dafür komplexe Maschinen erforderlich sind. 2. Vielfältige Verbindungsmethoden: Hauptsächlich durch Überlappschweißen oder Stumpfschweißen verbunden, kann aber auch mit Bolzen oder Nieten befestigt werden; Die gemeinsame Herstellung ist einfach.

3. Längen können nach Bedarf mit minimalem Materialabfall zugeschnitten werden; Die Bearbeitung kleiner oder unregelmäßig geformter Teile ist bequem.

IV. Korrosionsbeständigkeit und Umweltanpassungsfähigkeit

1. Die warmgewalzte Oberfläche behält Walzzunder; Es können Behandlungen wie Feuerverzinkung, Kaltverzinkung, Lackierung oder Schwärzung angewendet werden. Nach der Korrosionsbeständigkeitsbehandlung ist es für den Innen- und Außenbereich sowie feuchte oder exponierte Umgebungen geeignet.

2. Die mechanischen Eigenschaften bleiben im Standardtemperaturbereich von **-20 °C bis 250 °C** stabil, ohne nennenswerte Leistungseinbußen.

V. Kosten- und Produktvariationen

1. Einfache Produktionsprozesse und Großserienfertigung führen zu niedrigen Preisen und einer ausreichenden Lagerverfügbarkeit, was es zu einem äußerst kostengünstigen Grundstrukturprofil macht.

2. Kategorisiert in warmgewalzten Flachstahl und kaltgezogenen Flachstahl:

1. Warmgewalzter Typ: Mit Walzzunder auf der Oberfläche; mäßige Maßgenauigkeit; Geeignet für allgemeine technische Anwendungen.

2. Kaltgezogener Typ: Hohe Maßgenauigkeit und glatte Oberflächenbeschaffenheit; Geeignet für Präzisionsmontage und mechanische Komponenten.

VI. Einschränkungen warmgewalzter Flachstahlstangen für den Bau

1. Schwacher Widerstand gegen seitliche Torsion und Umkippen; ungeeignet für die alleinige Verwendung als primäre tragende Träger oder Säulen; werden typischerweise als Hilfskomponenten verwendet.

2. Dünnere flache Stahlprofile weisen eine geringe Widerstandsfähigkeit gegen lokale Stöße auf und neigen bei übermäßiger Belastung zu Biegung oder Verformung.

3. Anfällig für schnelles Rosten, wenn es längere Zeit im Freien ohne Korrosionsschutz gelagert wird.

Hauptverwendungen und Anwendungsbereich

I. Hauptverwendungen

1. Verbindungselemente für Stahlkonstruktionen

Warmgewalzte Flachstahlstäbe können als Verbindungsstäbe, Verstärkungsplatten, Verbindungsplatten und Versteifungen zwischen Stahlträgern, Säulen, H-Trägern und quadratischen/rechteckigen Hohlprofilen dienen. Sie erhöhen die allgemeine Stabilität der Struktur und sind häufige Hilfsmaterialien für Stahlkonstruktionsverbindungen.

2. Eingebettete Teile und Komponenten

Zur Herstellung eingebetteter flacher Stahlplatten, eingebetteter Verbindungselemente und Erdungsstreifen; Wird häufig in eingebetteten Komponentenprojekten für Gebäudefundamente, Wände und Dächer eingesetzt.

3. Einhausungs- und Randbeschnittsysteme

Wird zum Kantenschneiden und Umwickeln von farbbeschichteten Stahlplatten, Wänden, Dächern und Tür-/Fensteröffnungen verwendet; Wird auch für Druckleisten, Randabdichtungsrahmen, Plattenstoß-Abdeckleisten und Dichtungs-/Wassersperrbauteile verwendet. 4. Rohr- und Gerätezubehör

Rohrschellen, Rohrschellen, Halterungsbänder, Gerätebefestigungsbänder und Leitungsbefestigungsstreifen; dient der geordneten Sicherung von Rohren und Kabeln.

5. Strom- und Blitzschutzerdung

Erdungsflachschienen, Blitzschutzableiter und Potentialausgleichsstreifen für Gebäude, Fabriken, Stromverteilungsräume und Spezialgeräte; Materialien, die den Standards der Energieindustrie entsprechen.

6. Leitplanken, Handläufe und Gehwege/Treppen

Kantenschutz für Treppenstufen, Geländerverstärkungsstreifen, einfache Geländer-Querstangen und rutschfeste Plattformstreifen.

7. Mechanische und Hardwareverarbeitung

Stanzteile, Rahmen für kleine Geräte, Werkzeugzubehör, Hardwarekomponenten, Teile für landwirtschaftliche Maschinen und kundenspezifischer Zuschnitt/Bearbeitung kleiner, nicht standardmäßiger Teile.

8. Temporäre Einrichtungen für Kommunen und Baustellen

Bewehrung für Bauzäune, Gerüstbinder, temporäre Stützrahmen und Schildersockel.

II. Anwendungsbereich

1. Stahlbau: Hilfsstoffe für Industrieanlagen, Fertigbauten, Stahldächer und Wandverkleidungssysteme.

2. Gebäude-M&E (Mechanik und Elektrik): Elektrische Blitzschutzerdung, Sanitär-/HLK-Rohrhalterungen und Leitungsbefestigungssysteme.

3. Energietechnik: Erdung und leitfähige Verbindungen für Umspannwerke, Verteilerräume und Außenstromanlagen.

4. Kommunal- und Transportwesen: Straßenzäune, Leitplanken, Bushaltestellen und kommunale Landschaftselemente.

5. Maschinenbau: Allzweckgeräte, Baumaschinen, Landmaschinen und Verarbeitung von Hardwarekomponenten.

6. Schiffbau und Vorhangfassaden: Verstärkung von Schiffskomponenten, architektonische Randbearbeitung von Vorhangfassaden und Tür-/Fensterunterrahmen.

Leitfaden zur Produktauswahl für warmgewalzte Flachstahlstangen für den Bau

· Warmgewalzter Flachstahl: Kostengünstig bei hoher Lagerverfügbarkeit; Geeignet für allgemeine technische Zwecke, hauptsächlich für strukturelle Verbindungen, eingebettete Teile, Erdung und Kantenbearbeitung von Verkleidungen.

· Kaltgezogener Flachstahl: Präzise Abmessungen und eine glatte, saubere Oberfläche; Geeignet für Präzisionsmaschinen, Komponenten, die eine hohe ästhetische Qualität erfordern, und Präzisionsmontage.

· Feuerverzinkter Flachstahl: Korrosions- und rostbeständig; Bevorzugt für Außenbereiche, exponierte oder feuchte Umgebungen und Blitzschutz-Erdungsprojekte. Wichtige Leistungsparameter

Normen: GB/T 704-2016 „Warmgewalzter Flachstahl“, GB/T 34374-2017 „Kaltgezogener Flachstahl“

I. Gemeinsame Materialien und mechanische Eigenschaften

Allgemeine physikalische Parameter

· Dichte: 7,85 g/cm³

· Elastizitätsmodul: 2,06 × 10⁵ MPa

· Betriebstemperatur: -20 °C bis 250 °C

II. Dimensionsspezifikationssystem

1. Bezeichnungsmethode

Breite × Dicke (mm); Beispiele: 50×5, 80×6

2. Hauptgrößenbereiche

· Breite: 12–300 mm

· Dicke: 3–60 mm

· Standardlängen: 6 m, 9 m, 12 m; Zuschnitte auf Anfrage möglich

3. Maßtoleranzen

· Warmgewalzter Flachstahl: Breite ±1,0 mm, Dicke ±0,5 mm

· Kaltgezogener Flachstahl: Höhere Präzision; Breiten-/Dickentoleranz ≤ ±0,3 mm

4. Theoretische Gewichtsformel

W (kg/m) = Breite (mm) × Dicke (mm) × 0,00785

5. Allgemeine Spezifikationen und Gewicht pro Meter

III. Strukturmechanische Eigenschaften

1. Flacher, länglicher Querschnitt; Bietet eine gute Biegefestigkeit in einer Richtung, aber eine geringe seitliche Steifigkeit. Geeignet für Biege-, Spann-, Binde- und Klemmanwendungen in der Ebene; ungeeignet, um hohen Drehmomenten oder seitlichen Belastungen selbstständig standzuhalten.

2. Gleichmäßige Materialzusammensetzung ohne nennenswerte Spannungskonzentrationspunkte; weist hervorragende Kaltbiege- und Stanzeigenschaften auf.

3. Stabile Scherleistung; Geeignet für den Einsatz als Überlappungsverbinder, Fugenbänder und Verbindungsstangen.

IV. Produktklassifizierung und Leistungsvergleich

V. Verarbeitungseigenschaften

1. Kaltbiegeleistung: Kann bei Raumtemperatur um 180° kalt gebogen werden, ohne dass es an der Biegung zu Rissen oder Delaminationen kommt; Geeignet zum Biegen und Formen vor Ort.

2. Schweißleistung: Aufgrund des niedrigen Kohlenstoffgehalts eignen sich diese warmgewalzten Flachstahlstäbe zum Lichtbogenschweißen und Schutzgasschweißen; Sie ergeben starke Schweißnähte, die resistent gegen Risse sind.

3. Stanzen/Stanzen: Einfach zu stanzen und zu schneiden; geringe Verarbeitungsschwierigkeit; Geeignet für die Massenproduktion kleiner, unregelmäßig geformter Teile.

4. Elektrische Leitfähigkeit: Reiner Kohlenstoffstahl bietet eine gute elektrische Leitfähigkeit und ist ein Standardmaterial für Blitzschutz- und Erdungsprojekte.

VI. Parameter der Korrosionsschutzbehandlung

1. Grundzustand: Warmgewalztes „schwarzes“ Finish (Walzenzunder); anfällig für Rost; Für den Außenbereich ist eine Korrosionsschutzbehandlung zwingend erforderlich.

2. Gängige Korrosionsschutzverfahren und Referenzspezifikationen

o Feuerverzinkung: Durchschnittliche Zinkschichtdicke ≥65μm; Lebensdauer im Außenbereich von 12–18 Jahren.

o Kaltverzinkung/Lackierung: Zinkbeschichtung/Lackschichtdicke von 20–40 μm; hauptsächlich für Innenräume oder trockene Umgebungen.

o Schwärzung/Passivierung: Nur Rostschutz (keine dekorative Oberfläche); Wird für interne mechanische Komponenten verwendet.

VII. Verbindungsmethoden

1. Primär: Überlappschweißen, Stumpfschweißen (Standard für Stahlkonstruktionen und Erdungsprojekte).

2. Sekundär: Schrauben, Nieten, Clip-/Klemmbefestigung.

VIII. Geeignete und ungeeignete Anwendungen

Geeignet

Aussteifung/Verstärkung von Stahlkonstruktionen, Randstreifen für Dach/Wand, eingebettete Teile, Blitzschutz/Erdung, Rohrschellen/Halterungen, Kanten von Treppenhandläufen, einfache Geländer, kleine mechanische Hardwareteile.

Ungeeignet

Alleinstehende primärtragende Balken oder Stützen, Bauteile mit hochfrequenter Wechselwirkung, hochdrucktragende Bauteile.

Tabelle mit allgemeinen Spezifikationen für warmgewalzte Flachstahlstangen für den Bau
