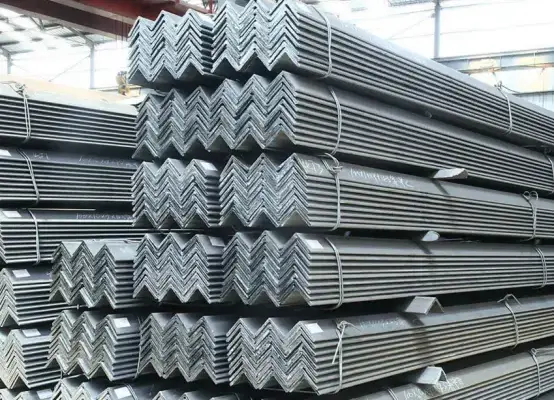

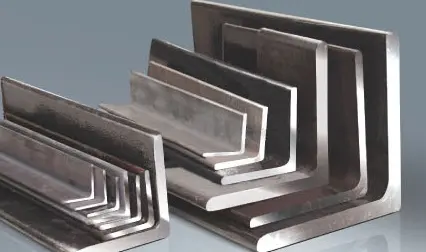

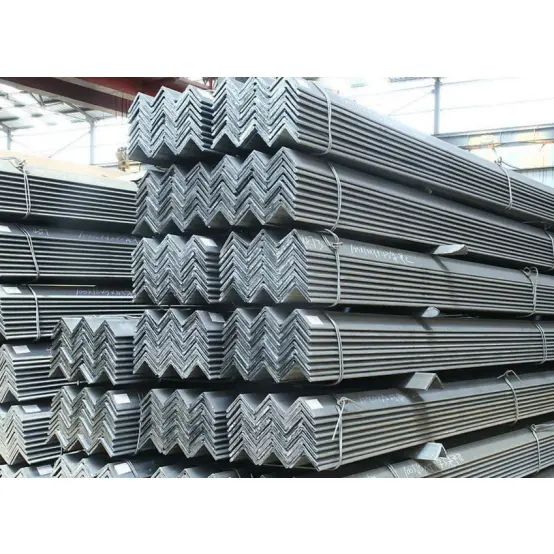

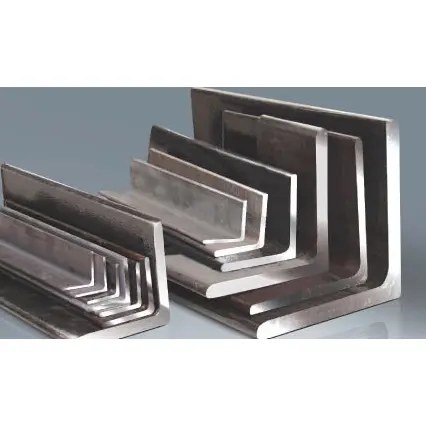

Winkelstangen aus verzinktem Baustahl

Winkelstangen aus verzinktem Baustahl sind leicht, kostengünstig und einfach zu verarbeiten und zu installieren. Mit ihren kompakten und vielseitigen Querschnitten werden sie häufig für strukturelle Verbindungen, Aussteifungen, Pfettenverstärkungen, Geländer, Stützen, eingebettete Teile und verschiedene Hilfskomponenten verwendet. Sie werden häufig in Industrieanlagen, kommunalen Projekten, elektromechanischen Anlagen und Lagerhallen eingesetzt und sind ein großvolumiges Hilfsmaterial im Stahlbau.

Eigenschaften von Winkelstangen

I. Mechanische und Querschnittseigenschaften

1. L-förmiger Querschnitt; leichte Struktur. Sie halten vor allem Axialkräften, Querkräften und lokalen Biegemomenten stand. Aufgrund der relativ geringen Gesamtsteifigkeit eignen sie sich nicht für den Einsatz als kerntragende Bauteile wie Hauptträger oder Stützen.

2. Die warmgewalzte, einteilige Konstruktion führt zu geringer Eigenspannung und gleichmäßigen Materialeigenschaften und macht sie resistent gegen Rissbildung oder Verformung unter Last.

3. Gleichschenklige Winkel bieten eine symmetrische Lastverteilung, während ungleichschenklige Winkel eine flexible Auswahl je nach Kraftrichtung ermöglichen und verschiedene Installationsverbindungen ermöglichen.

II. Wirtschafts- und Beschaffungsmerkmale

1. Große Auswahl an Spezifikationen und Modellen; großer Marktbestand und vielfältige Beschaffungskanäle; niedriger Preis und niedrige Gesamtkosten.

2. Geringes Gewicht, wodurch die Gesamtstrukturbelastung und die Fundamentkosten erheblich reduziert werden.

III. Verarbeitungs- und Konstruktionsmerkmale

1. Schneiden, Stanzen, Biegen, Schweißen und Spleißen sind unkompliziert und ermöglichen eine flexible Weiterverarbeitung vor Ort.

2. Die kompakte Größe erleichtert die Handhabung und das Heben. Vielfältige Montagemethoden (Schweißen oder Schrauben) sorgen für eine hohe Baueffizienz.

3. Flexible Spleiß- und Kombinationsmöglichkeiten; Die gemeinsame Verwendung mehrerer Stangen kann die Gesamttragfähigkeit und Stabilität verbessern.

IV. Nutzungs- und Kompatibilitätsmerkmale

1. Wird im warmgewalzten „schwarzen“ Zustand (Walzenzunder) geliefert; kompatibel mit Korrosionsschutzbehandlungen wie Rostentfernung, Lackierung und Feuerverzinkung; Geeignet für den Einsatz in Standard-Innen- und Außenumgebungen. 2. Sehr vielseitig; Geeignet für die Herstellung verschiedener Hilfskomponenten wie Verbinder, Stützen, Gehäuserahmen, Geländer und eingebettete Teile.

V. Einschränkungen

Aufgrund ihrer Querschnittsform weisen sie eine begrenzte Widerstandsfähigkeit gegen Biegung und seitliche Verschiebung auf. Sie dienen in erster Linie als zusätzliche tragende, verbindende oder verstärkende Bauteile und können bei weitgespannten oder schweren Anwendungen keine großen Lasten tragen.

Einsatzmöglichkeiten und Anwendungsbereich

I. Hauptverwendungen

1. Verbindungsverbindung und Verstärkung: Winkelstäbe aus verzinktem Baustahl dienen als Verbindungsplatten, Versteifungen und Verbindungskomponenten zwischen primären und sekundären Stahlbauteilen (z. B. Balken und Stützen) und verbessern die Verbindungsintegrität.

2. Verschiedene Stützen und Halterungen: Herstellung von Rohrhalterungen, Kabelrinnenhalterungen, Gerätesockeln, Halterungen für Versorgungskorridore und Dachhalterungen.

3. Einfriedungen und Rahmen: Wand-/Dachpfetten für Industrieanlagen, Rahmen für Farbstahlverkleidungen, Trennwandrahmen und Tür-/Fensterrahmen.

4. Geländer, Leitplanken und Leitern: Fabrikumzäunungen, Treppenhandläufe, Gehweggeländer, Plattformumzäunungen und Hauptkomponenten für Zugangsleitern.

5. Einbauteile und Anker: Baueinbauteile, Grundplattenverbinder und Wandanker.

6. Leichte Gerüste und temporäre Einrichtungen: Einfache Schuppen, Bauzäune, temporäre Stützen und Gerüstkomponenten.

7. Stahlkonstruktionsverstärkung: Bietet Verstärkung, Bindung und seitliche Unterstützung für H-Träger, Kanalstahl, I-Träger und andere Strukturelemente.

II. Anwendungsbereich

1. Industriebauten: Trägersysteme, Gehäusekonstruktionen und Hilfsmaterialien für Geräteplattformen in Fabriken, Lagern und Werkstätten.

2. Kommunaltechnik: Straßenleitplanken, Bauzäune, Plakatrahmen, Stützen für kommunale Versorgungsleitungen und kleine Gehwege.

3. M&E und HVAC: Spezielle Halterungen und Aufhänger für Luftkanäle, Wasserleitungen und Kabel in Kraftwerken, Chemieanlagen und Gewerbegebäuden.

4. Vorgefertigte und zivile Gebäude: Hilfsgerüste für mehrstöckige Stahlkonstruktionen, Modulgebäude und einfache Wohneinheiten.

5. Lagerhaltung und Logistik: Leichtbauregale, Lagertrennregale und Schutzkonstruktionen für Lagerplätze. 6. Andere Bereiche: Hilfskonstruktionen für Baumaschinen, Schiffshilfsstoffe, Rahmen für landwirtschaftliche Maschinen und Hilfselemente für Stromübertragungstürme.

Wichtige Leistungsparameter

Standard: GB/T 706-2016 (Winkelstangen aus verzinktem Baustahl); unterteilt in gleichschenklige und ungleichschenklige Winkel.

I. Gemeinsame Materialien und mechanische Eigenschaften

Elastizitätsmodul: 2,06 × 10⁵ MPa; Schlagenergie bei Raumtemperatur ≥ 27 J.

II. Klassifizierung, Bezeichnung und Mainstream-Spezifikationen

1. Klassifizierung und Bezeichnung

· Gleichschenkliger Winkel: Die Schenkelbreiten sind gleich; Bezeichnung: Beinbreite × Beindicke (z. B. ∠50×5).

· Ungleicher Schenkelwinkel: Schenkelbreiten unterschiedlich; Bezeichnung: lange Beinbreite × kurze Beinbreite × Beindicke (z. B. ∠63×40×5).

2. Gemeinsame gleichschenklige Winkel (Hauptstütze in der Technik)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Häufige ungleichschenklige Winkel

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Abmessungen und Längenparameter

1. Standard-Festlängen: 6 m, 9 m, 12 m; kundenspezifischer Zuschnitt möglich; Längentoleranz ±5 mm.

2. Formtoleranzen: Krümmung ≤ 2 mm pro Meter; Gesamtkrümmung ≤ 0,2 % der Gesamtlänge; keine nennenswerte Verdrehung.

IV. Strukturelle Merkmale

1. L-förmiger offener Abschnitt; geringe Torsions- und Biegesteifigkeit; geeignet zur Aufnahme von Axialkräften, Querkräften und lokalen Biegemomenten.

2. Gleichschenklige Winkel weisen eine symmetrische Belastung auf und werden häufig für bidirektionale Aussteifungen oder symmetrische Stützen verwendet. Ungleichschenklige Winkel eignen sich für unidirektionale Belastungsverbindungen.

3. Die Tragfähigkeit eines einzelnen Elements ist begrenzt; Das Kombinieren oder Gruppieren von Elementen kann die Gesamtsteifigkeit verbessern.

V. Oberflächen- und Verarbeitungseigenschaften

1. Lieferzustand: Warmgewalzt, schwarze Oberfläche (mit Walzzunder).

2. Bearbeitbarkeit: Leicht zu schneiden, zu bohren, zu schweißen und zu biegen; praktisch für die Fertigung vor Ort.

3. Oberflächenschutz: Kompatibel mit Rostentfernung und Lackierung, Feuerverzinkung oder Pulverbeschichtung; Geeignet für Innen- und Außenbereiche.

VI. Parameter der Betriebsumgebung

1. Anwendbarer Temperaturbereich: [Min.]°C bis [Max.]°C

2. Korrosionsbeständigkeit: Dem Grundmaterial fehlt die inhärente Korrosionsbeständigkeit; Für den Außenbereich oder korrosive Umgebungen ist ein Oberflächenschutz obligatorisch.

3. Verbindungsmethoden: Kompatibel mit Schweißen, Standardverschraubung oder verzinkter Verschraubung.

Spezifikationstabelle für Winkelstangen aus verzinktem Baustahl
