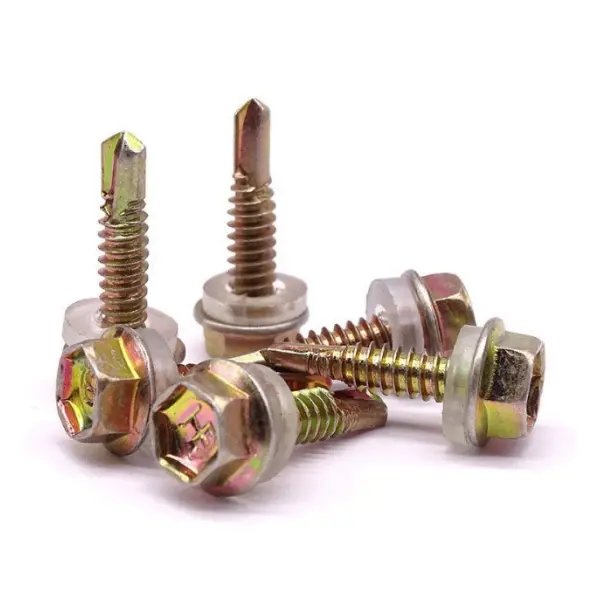

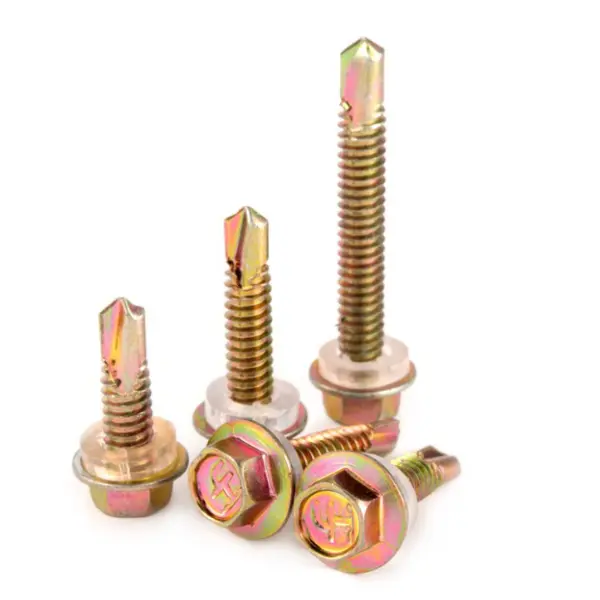

Selbstschneidende Schrauben für Stahlverkleidungssysteme

Selbstschneidende Schrauben für Stahlverkleidungssysteme wurden speziell für Gebäudehüllen aus Stahlkonstruktionen entwickelt, einschließlich Dächern, Wandverkleidungen und Verkleidungskomponenten (z. B. Einfassungen und Eckwinkel).

Material: Stahl mit mittlerem Kohlenstoffgehalt (1022) oder Edelstahl (410/304); wärmebehandelt und mit Verzinkung oder Verbundbeschichtung versehen.

Kernfunktion: Macht das Vorbohren überflüssig; führt Bohren, Gewindeschneiden und Befestigen in einem einzigen Schritt durch. Geeignet zum Verbinden dünner Metallbleche (0,5–6 mm), wie z. B. farbbeschichteter Stahl, verzinkte Bleche und leichte Stahlpfetten.

Kopf: Sechskant-Unterlegscheibenkopf; kompatibel mit Steckschlüsseln oder Kraftschraubern; Bietet eine hohe Drehmomentfestigkeit und verhindert ein Durchrutschen.

Spitze: Integrierte Bohrspitze (Miniatur-Spiralbohrer) mit Spanabfuhrnuten; Kann direkt durch Stahlplatten bohren.

Gewinde: Grobgewinde (14 TPI); Bietet starke Selbstschneidefähigkeit und hohe Spannkraft.

Oberflächenbeschaffenheit: Feuerverzinkt, farbiges Zink oder Dacromet; korrosionsbeständig und für den Außenbereich geeignet.

Produktkonfiguration

Zur Standardmontage gehören der Schraubenkörper und eine wasserdichte Dichtungsscheibe (vormontiert); sofort vor Ort einsatzbereit, ohne dass eine manuelle Installation der Waschmaschine erforderlich ist.

1) Schraubenkörper (Kernkomponente)

Kopftyp: Sechskant-Unterlegscheibenkopf; bietet hohe Belastbarkeit und einen sicheren, bündigen Sitz. Spezifikationen (allgemein):

o Durchmesser: 5,5 mm (#12), 6,3 mm (#14)

o Länge: 25–150 mm (muss das Paneel und die Dämmschicht durchdringen, mit ≥25 mm Einbettung in die Pfette)

Bohrspitze: ST4,2–ST6,3, entsprechend unterschiedlicher Stahlblechstärken.

2) Dichtungsscheibe (wichtig für die Wasserdichtigkeit; vormontiert/integriert)

Struktur: Verbundscheibe bestehend aus einer Metallscheibe (verzinkter Stahl / Edelstahl) + EPDM-Gummi.

Funktionen: Wasserdichtigkeit, Auslaufschutz, Alterungsbeständigkeit und Wetterbeständigkeit (Betriebsbereich: -40 °C bis 120 °C).

Abmessungen: Außendurchmesser ≥19 mm; Bietet eine große Kontaktfläche für eine zuverlässige Abdichtung. 3) Erforderliche Werkzeuge (unerlässlich für die Installation)

Treiber: 1/4″ Innensechskant-Steckschlüsseleinsätze (8 mm/10 mm); Akku-Schlagschrauber oder elektrische Bohrmaschine

Hilfswerkzeuge: Wasserwaage, Maßband, Sicherungsleine (für Arbeiten in der Höhe)

Wichtige Leistungsparameter

Zugfestigkeit: ≥450 MPa

Oberflächenhärte: HRC 35–45 (harte Bohrspitze, zäher Kern)

Auszugsfestigkeit: ≥8700 N (Q235, 4 mm Stahlplatte)

Drehmoment: ≥10,9 Nm

Salzsprühnebelbeständigkeit: ≥500 Stunden (feuerverzinkt)

Anwendbare Plattenstärke: 0,5–6 mm (abhängig von der Bohrspitzenspezifikation)

Typische Anwendungsszenarien

Dacheindeckung: Befestigung von farbbeschichteten Stahlblechen an Stahlpfetten (Windsturmfestigkeit und Wasserdichtigkeit)

Wandverkleidung: Befestigung von farbbeschichteten Stahlblechen an Wandgurten/Pfetten

Verkleidung/Einfassung: Befestigung von Firstkappen, Traufen und Tür-/Fenster-Eckverkleidungen

Sonstiges: Photovoltaik (PV)-Montagesysteme, Luftkanäle und Gebäudehüllen aus dünnem Stahl

Hauptvorteile von selbstschneidenden Schrauben für Stahlverkleidungssysteme

1. Eliminiert Vorbohr- und Gewindeschneidschritte; schnelle und arbeitssparende Installation

2. Enger Eingriff; beständig gegen Lockerung und Ablösung

3. Kompatibel mit verschiedenen Materialien; sehr vielseitig

4. Kompakte Größe; Geeignet zum Verbinden dünnwandiger und leichter Bauteile

Unterscheidungsmerkmale

Vergleich: Standard-Blechschrauben mit scharfer Spitze, Standardbolzen und Blindnieten

I. Hauptunterscheidungsmerkmale

1. Integriertes Bohren und Befestigen; extrem hohe Installationseffizienz

Verfügt über eine integrierte Bohrspitzen-Schneidstruktur; macht Vorbohren oder Gewindeschneiden überflüssig. Bohren, Gewindeschneiden und Befestigen werden in einem einzigen Schritt durchgeführt, wodurch die Prozessschritte erheblich reduziert werden – ideal für die großflächige Installation von Gebäudehüllen auf Baustellen.

2. Sechskantflanschkopf; Starke Klemmkraft ohne Verrutschen

Kombiniert einen Außensechskantantrieb mit einer Flanschfläche und ermöglicht so den Einsatz mit Elektroschraubern mit hohem Drehmoment. Die große Auflagefläche minimiert das Risiko von Fadenabrissen oder Kopfabscherungen und eignet sich daher für Bedingungen mit Vibrationen oder Winddruck in Stahlkonstruktionen.

3. Integrierte Verbundscheibe; ausgezeichnete wasserdichte Versiegelung

Werkseitig vormontiert mit Metall- und EPDM-Komponenten. Gummi-Verbundscheibe: Passt nach dem Festziehen eng an die Plattenoberfläche an; beständig gegen Alterung und extreme Temperaturen; verhindert das Austreten von Wasser an der Quelle; speziell für die Abdichtung von Gebäudehüllensystemen entwickelt.

4. Gehärtetes Material, geeignet für Metallverbindungen

Durchgehärtet mit hoher Oberflächenhärte; Kann zuverlässig durch 0,5–6 mm dicke farbbeschichtete Stahlbleche und verzinkte Stahlprofile bohren; Die ausgewogene Zähigkeit sorgt für Widerstandsfähigkeit gegen Bruch oder Gewindeausreißen während der Installation und bietet eine überlegene Tragfähigkeit im Vergleich zu standardmäßigen selbstschneidenden Schrauben.

5. Korrosions- und Wetterbeständigkeit, geeignet für Außenumgebungen

Verfügt über Standard-Oberflächenbehandlungen wie farbige Verzinkung, Feuerverzinkung oder Dacromet-Beschichtung; bietet eine hervorragende Beständigkeit gegen Salznebel und Rost; langlebig für den langfristigen Einsatz in Industrieanlagen im Freien oder an der Küste; Ideal für Anwendungen im Außenbereich mit Stahlkonstruktionen.

6. Starker Gewindeeingriff, beständig gegen Windauftrieb und Lockerung

Spezielle grobe selbstschneidende Gewinde sorgen für einen festen Sitz mit Stahlpfetten; bietet hervorragende Auszugs- und Rutschfestigkeit; Hält starken Windlasten auf Dächern stand und widersteht einer Lockerung im Laufe der Zeit.

II. Vergleich mit anderen Befestigungsarten (Einschränkungen)

1. Vs. Standard-Selbstschneidschrauben mit scharfer Spitze: Höhere Stückkosten; ungeeignet für nichtmetallische Untergründe wie Holz oder Kunststoff.

2. Vs. Standardschrauben: Geringere Tragfähigkeit; kann nicht für primär tragende Strukturverbindungen verwendet werden; Nur für Hüllensysteme und Dünnblechverbindungen geeignet.

3. Vs. Blindnieten: Ermöglicht eine wiederholte Demontage und Wartung (im Gegensatz zu Einwegnieten); Allerdings sind die seismische Widerstandsfähigkeit und die Toleranz gegenüber wiederholter Verformung geringer als bei hochfesten Strukturbefestigungen.

Installationsprozess vor Ort

Selbstschneidende Schrauben für Stahlverkleidungssysteme. Anwendbare Szenarien: Fabrikdächer, Wandverkleidungen (farbbeschichtete Stahlbleche), Einfassungen und Eckverkleidungen, dünne Stahlhüllensysteme usw.; Die Installation folgt den allgemeinen Spezifikationen für die Konstruktion der Stahlkonstruktionshülle.

I. Bauvorbereitung

1. Materialinspektion

Überprüfen Sie Spezifikationen, Länge und Korrosionsschutzbeschichtung. Überprüfen Sie vormontierte Verbundscheiben, um sicherzustellen, dass sie intakt sind und keine Ablösung oder Risse aufweisen. Unterscheiden Sie zwischen Bohrpunktspezifikationen, um sie an die Gesamtdicke der Platten anzupassen.

2. Werkzeugvorbereitung

Sechskant-Steckschlüssel, Elektroschrauber mit variabler Geschwindigkeit / Bereiten Sie eine Handbohrmaschine vor und passen Sie die Geschwindigkeits- und Drehmomenteinstellungen im Voraus an. Bereiten Sie außerdem ein Maßband, einen Marker und ein Universalmesser vor.

3. Vorbereitung der Untergrundoberfläche

Stellen Sie sicher, dass die Oberflächen der Paneele und Pfetten frei von Schmutz, losem Rost oder Vorsprüngen sind. Stellen Sie sicher, dass die Überlappungsfugen der Paneele glatt und die Paneeloberflächen frei von Verformungen sind.

4. Layout und Positionierung

Schnappen Sie die Linien gemäß den Zeichnungen ein, um den Schraubenabstand zu bestimmen und eine horizontale und vertikale Ausrichtung sicherzustellen.

II. Positionierungs- und Befestigungsvorgänge

1. Richten Sie die Paneele aus, fügen Sie sie zusammen und sichern Sie sie vorübergehend, um sicherzustellen, dass die Überlappungsbreite den Designspezifikationen entspricht.

2. Üben Sie beim Bohren Druck senkrecht zur Plattenoberfläche aus; Halten Sie die vertikale Ausrichtung ein – das Kippen oder Eindrehen von Schrauben in einem Winkel ist strengstens untersagt.

3. Bohren und befestigen Sie mit gleichmäßiger Geschwindigkeit, sodass die selbstbohrende Spitze in das Paneel und die Pfette eindringen kann. Vermeiden Sie plötzliche oder übermäßige Krafteinwirkung, um ein Abbrechen der Bohrerspitze oder eine Verformung der Platte zu verhindern.

4. Befestigungsstandard: Der Flansch sollte die Verbundscheibe so zusammendrücken, dass die Gummidichtung gleichmäßig zusammengedrückt wird und sich leicht nach außen ausdehnt; Ziehen Sie es nicht zu fest an, da dies zu Rissen in der Gummidichtung oder zu Einkerbungen und Undichtigkeiten auf der Plattenoberfläche führen kann.

5. Installationsreihenfolge: Gehen Sie von der Mitte der Spannweite zu beiden Enden und von der Mitte nach außen vor, um die angesammelte Spannung in den Paneelen zu minimieren.

III. Wichtige Installationspunkte für verschiedene Bereiche

1. Bei Dachpaneelen die Schrauben an den Wellenkämmen positionieren; Das Eindrehen von Schrauben in die Tröge ist verboten (da dies zu Wasseransammlungen und Undichtigkeiten führt); Abstand... Halten Sie sich strikt an die Zeichnungen und achten Sie besonders auf die Erhöhung der Befestigungsdichte rund um den First, die Traufe und die Dachrinnen.

2. Installieren Sie vertikale Wandpaneele von oben nach unten; Erhöhen Sie die Schraubendichte an Überlappungsstößen, um eine wasserdichte Abdichtung zu gewährleisten.

3. Führen Sie eine doppelte Befestigung an den Zierleisten, Eckeinfassungen und Verschlusspunkten durch, wobei die Schrauben gleichmäßig auf beiden Seiten der Ecke verteilt sind, um ein Aufrollen der Kanten oder ein Austreten von Wasser zu verhindern.

IV. Inspektion und Schutz der fertigen Arbeiten

1. Umfassende Sichtprüfung: Stellen Sie sicher, dass die Schrauben vertikal und gleichmäßig verteilt sind und dass die Unterlegscheiben intakt und richtig positioniert sind.

2. Stellen Sie sicher, dass die Plattenoberflächen keine nennenswerten Dellen oder Kratzer aufweisen und dass die Überlappungsdichtungen intakt sind.

3. Vermeiden Sie das Betreten, Aufhebeln oder Schlagen abgeschlossener Bereiche, um ein Lösen der Schrauben oder ein Versagen der Dichtung zu verhindern.

4. Ersetzen oder überarbeiten Sie sofort alle beschädigten Unterlegscheiben oder falsch ausgerichteten Schrauben.

V. Bauverbote

1. Original-Verbundscheiben nicht entfernen oder ersetzen; Der Einbau ohne Unterlegscheiben ist strengstens untersagt.

2. Drehen Sie die Schrauben nicht schräg ein und ziehen Sie sie nicht zu stark an, da dies zu Undichtigkeiten oder Schraubenbruch führen kann.

3. Verwenden Sie keine Schrauben mit abgenutzten Bohrspitzen oder beschädigten Gewinden.

4. Vermeiden Sie die Installation im Freien bei Regen oder nassen Plattenoberflächen.

Wichtige Leistungsparameter von selbstschneidenden Schrauben für Stahlverkleidungssysteme

I. Grundmaterial und Oberflächenbehandlung

1. Grundmaterial: Standardstahl 1022. Stahl mit mittlerem Kohlenstoffgehalt (abschreckgehärtet); Edelstahl 410/304 für Umgebungen mit hoher Korrosion

2. Wärmebehandlung: Durchhärten (harte Oberfläche, zäher Kern)

3. Oberflächenkorrosionsschutz: Farbige Verzinkung, Feuerverzinkung, Dacromet, Phosphatierung

4. Passende Unterlegscheibe: Träger aus verzinktem Stahl + EPDM-Gummi (wetterfeste Dichtung).

II. Härte und mechanische Eigenschaften

1. Oberflächenhärte: HRC 35–45 (gewährleistet Bohrfähigkeit, verhindert Spitzenbruch)

2. Zugfestigkeit: ≥450 MPa

3. Höchstdrehmoment: ≥10,9 N·m (Standardspezifikationen)

4. Auszugskapazität (kombiniert mit 0,5–4 mm Stahlblech + Pfette): ≥8700 N

III. Spezifikationen und Gewindeparameter

1. Gängige Nenngrößen: ST5,5, ST6,3 (Mainstream für Ingenieurprojekte)

2. Gewindetyp: Grobes selbstschneidendes Gewinde; Scharfes Profil, starker Halt

3. Bohrspitzentyp: Standard-Selbstbohrspitze; geeignet für Blechdicken von 0,5–6 mm

IV. Parameter der Dichtungsscheibe

1. Betriebstemperatur: -40 °C bis 120 °C; beständig gegen Alterung bei hohen/niedrigen Temperaturen

2. Leistung: Wasserdicht, stoßdämpfend, verhindert Quetschschäden an Laken; Lebensdauer ≥10 Jahre

3. Struktur: Als einzelne Einheit im Werk vormontiert; nicht abnehmbar

V. Korrosionsschutz- und Witterungsbeständigkeitsparameter

1. Farbiges Zink: Salzsprühnebelbeständigkeit ≥200 h; Geeignet für Innen-/trockene Fabrikbereiche

2. Feuerverzinkung / Dacromet: Salzsprühnebelbeständigkeit ≥500 h; Geeignet für Außen-, Feucht- und Küstenumgebungen

VI. Installations- und Nutzungsparameter

1. Befestigungsanforderungen: Unterlegscheibe muss gleichmäßig zusammengedrückt werden; Vermeiden Sie ein zu festes Anziehen, um Gummirisse oder Einkerbungen auf der Blechoberfläche zu vermeiden

2. Bohrtiefe: Nach dem Durchdringen des Farbblechs muss die wirksame Einbindung in die Stahlpfette ≥25 mm betragen

3. Anwendung: Verbindung dünner Verkleidungsbleche (Dächer, Wandpaneele, Einfassungen/Zierleisten); Nicht zur Verwendung in primär tragenden Strukturfugen geeignet
