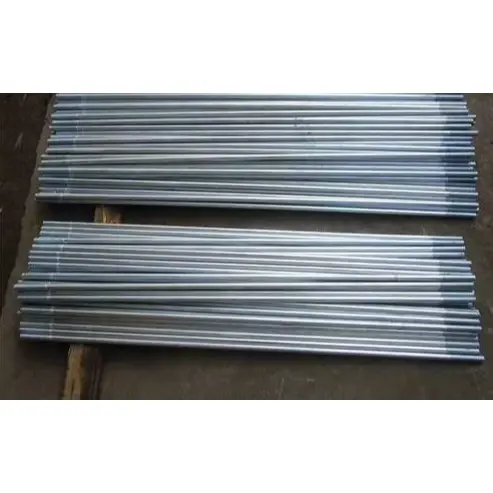

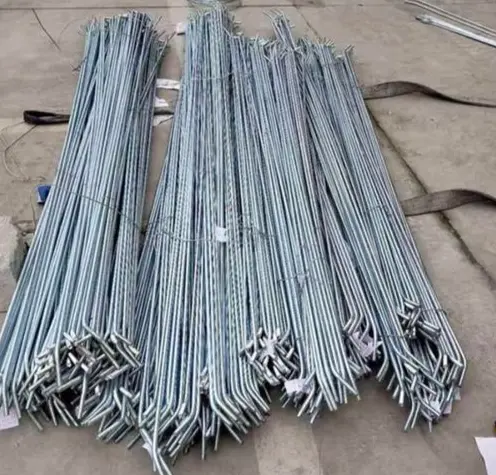

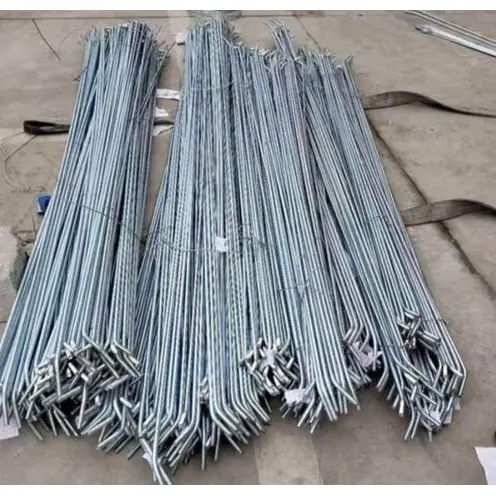

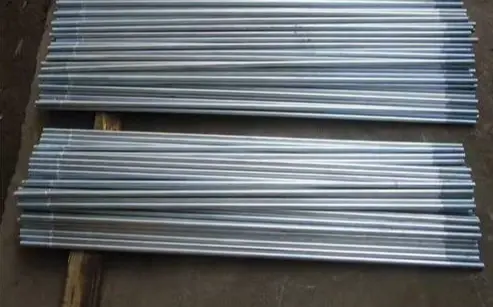

Zugstangen aus verzinktem Stahl zur strukturellen Aussteifung

Zugstangen aus verzinktem Stahl für strukturelle Aussteifungen (auch bekannt als feuerverzinkte Zugstangen oder Zugstangen aus Stahl) sind runde Stahlbauteile, die in Stahlkonstruktionen – wie Industrieanlagen, Dächern, Wänden und Photovoltaik-Montagesystemen – verwendet werden, um Zugkräften standzuhalten, horizontale Lasten zu übertragen, Pfetten und Wandgurte zu stabilisieren und seitliche Instabilität zu verhindern.

Produktdefinition und -konfiguration

I. Grundlegende Produktinformationen

Material: Standard-Q235B; Q355B für Hochlastanwendungen. Rundstahl wird kaltgezogen, vergütet und an beiden Enden mit einem Gewinde versehen.

Korrosionsschutz: Feuerverzinkt (HDG); Zinkschichtdicke ≥70–100μm; geeignet für den Außenbereich oder stark korrosive Küstenumgebungen.

Funktion: Zu den Typen gehören gerade Zugstangen (horizontale Zugstangen), diagonale Zugstangen (Kniestützen/Windschutz) und durch Spannschlösser angepasste Zugstangen (einstellbare Spannung).

II. Komplette Konfiguration (Standardmontage)

1) Spurstangenkörper (1 Stück)

Durchmesser: φ8/10/12/14/16 mm (φ12 ist am häufigsten).

Gewinde: M8/M10/M12/M14/M16 an beiden Enden (angepasst an den Durchmesser); Die Gewindelänge beträgt 2d–3d pro Ende.

Länge: Je nach Spannweite individuell angepasst; Toleranz ±5mm; Erhältlich in Versionen mit Vollgewinde oder Doppelgewinde.

Oberfläche: Feuerverzinkt; Salzsprühbeständigkeit ≥500h.

2) Befestigungszubehör (1 Satz für jedes Ende)

Sechskantmuttern: Güteklasse 4,8 / Güteklasse 8; feuerverzinkt. ·Unterlegscheiben: Q235 / verzinkt; Verteilen Sie den Druck und verhindern Sie Kratzer.

·Federscheiben / Sicherungsmuttern: Lockern durch Vibration verhindern (bei Überdachungen / Windlastzonen zwingend erforderlich).

3) Einstell-/Anschlusszubehör (optional je nach Bedarf)

·Spannschlösser (Spurstangeneinsteller): Typen mit Gabelende oder geschlossenem Körper; geschmiedet aus 45#-Stahl, feuerverzinkt; Einstellbereich: ±50–150 mm.

·Anschlussplatten / Anschlussplatten: Q235B/Q355B; Dicke ≥10mm; feuerverzinkt; zum Anschluss an Pfetten/Balken/Säulen.

·Gewindeschutz: Verhindern Sie Gewindeschäden oder Korrosion beim Transport/Einbau.

·Strut tubes (for compression rods): φ42/48 steel pipe with internal tie-rod; sorgt für Stabilität unter Druck.

III. Schneller Überblick über die wichtigsten Parameter

·Material: Q235B (σₛ ≥ 235 MPa) / Q355B (σₛ ≥ 355 MPa).

·Zugfestigkeit: ≥400 MPa (Q235) / ≥470 MPa (Q355).

·Verzinkte Beschichtung: ≥85μm (im Freien), ≥100μm (Küste).

·Allgemeine Spezifikationen: φ12 (M12), Länge 1–6 m.

IV. Typische Anwendungsszenarien

·Fabriküberdachung: Gerade Zugstangen (zwischen Pfetten) + diagonale Zugstangen (Windwiderstand) + Spannschlösser (Spannungseinstellung).

·Wandverkleidung: Diagonale Zugstangen für Wandgurte; verhindern Wandausbeulungen oder seitliche Verschiebungen.

·PV-Montagesysteme: Längs-/Querzugstangen; erhöhen die Stabilität gegenüber Wind- und Schneelasten. Kernvorteile

1. Rost- und Korrosionsbeständigkeit: Durch die verzinkte Beschichtung sind sie für den Einsatz im Freien und unter feuchten Bedingungen geeignet.

2. Hohe Zugfestigkeit: Begrenzt effektiv das Schwanken der Pfetten und erhöht die Gesamtsteifigkeit der Struktur.

3. Einstellbare Länge: Die Längen können vor Ort fein abgestimmt werden, was eine hohe Anpassungsfähigkeit bei der Installation gewährleistet.

4. Effizienz: Leicht und kostengünstig, was eine bequeme Batch-Installation ermöglicht.

Differenzierende Highlights

I. Im Vergleich zu Spurstangen aus schwarzem Stahl/lackiert

1. Überlegene Korrosions- und Wetterbeständigkeit

Wird einer umfassenden Feuerverzinkung unterzogen; Die dicke, metallurgisch gebundene Beschichtung blockiert Feuchtigkeit und Salznebel und ermöglicht so den langfristigen Einsatz im Freien, in feuchten Umgebungen oder an der Küste. Im Gegensatz dazu rosten standardmäßige Teile aus schwarzem Stahl leicht und Lackschichten blättern ab oder blättern ab, was eine häufige Rostentfernung und Neulackierung erforderlich macht – was zu hohen Wartungskosten führt.

2. Längere Lebensdauer

Unter normalen Bedingungen beträgt die Lebensdauer mehr als 20 Jahre – weit mehr als lackierte Teile (3–5 Jahre) – und ist daher ideal für dauerhafte Stahlkonstruktionen im Freien wie Fabrikgebäude und Photovoltaik-Montagesysteme.

3. Hervorragende Oberflächenintegrität

Die Zinkbeschichtung ist verschleißfest und stoßfest, wodurch Schäden beim Transport und bei der Installation minimiert werden. Die Gewinde sind beständig gegen Rost und Festfressen und gewährleisten so eine reibungslose Demontage bei zukünftigen Wartungsarbeiten.

4. Einheitliches Erscheinungsbild und einfache Inspektion

Verfügt über eine konsistente silbergraue Oberfläche, die eine einfache visuelle Identifizierung von Spezifikationen und Qualität vor Ort ermöglicht.

II. Im Vergleich zu Spurstangen aus Edelstahl

1. Hervorragendes Preis-Leistungs-Verhältnis

Die Anschaffungskosten liegen deutlich unter denen von Spurstangen aus Edelstahl; Unter normalen Korrosionsbedingungen ist die Gesamtleistung vergleichbar, was zu einer erheblichen Reduzierung der Projektkosten führt.

2. Stabile mechanische Eigenschaften

Hauptsächlich aus Q235B/Q355B-Stahl hergestellt; Festigkeit und Zähigkeit erfüllen die Zugbelastungsanforderungen für Stahlkonstruktionen und gewährleisten eine zuverlässige Tragfähigkeit und Verformungsbeständigkeit.

3. Hohe Verarbeitungsanpassungsfähigkeit

Anpassbare Längen und Gewinde; Kompatibel mit Zubehör wie Spannschlössern und Distanzrohren und bietet Flexibilität für die Installation, Ausrichtung und Spannung vor Ort.

III. Einzigartige Vorteile

1. Fokussierte Tragfähigkeit und einfache Struktur: Bewältigt hauptsächlich Zuglasten; leicht und platzsparend; verhindert wirksam die seitliche Verschiebung von Pfetten und Wandgurten und verbessert so die allgemeine Stabilität der Struktur; dient als einfaches, effizientes Zugglied im Stahlbau.

2. Umfassendes Stützsystem: Kompatibel mit einem kompletten Zubehörsatz – wie verzinkten Muttern, Unterlegscheiben, Spannschlössern und Knotenblechen – mit passenden Korrosionsschutzbehandlungen, um galvanische Korrosion zu verhindern und einen gleichmäßigen Schutz zu gewährleisten.

3. Bequeme Installation: Das doppelseitige Gewindedesign ermöglicht eine Feinabstimmung der Spannung und Ausrichtung mithilfe von Muttern, was zu einer hohen Effizienz bei der Konstruktion und Einstellung führt.

IV. Kurze Einschränkungen

1. Leistung in rauen Umgebungen: In stark korrosiven oder stark sauren/alkalischen Umgebungen ist die Korrosionsbeständigkeit schlechter als die von Edelstahl.

2. Kosten: Der Stückpreis ist höher als bei Standard-Spurstangen aus schwarzem Eisen, was zu einer etwas höheren Anfangsinvestition führt.

V. Zusammenfassung der Auswahl

· Trockene Innenräume, temporäre Bauten oder strenge Kostenkontrolle → Wählen Sie Zugstangen aus schwarzem Stahl oder lackiertem Stahl.

· Außen-/exponierte Standorte, Küstengebiete, normale Korrosionsbedingungen oder Bedarf an langfristiger, wartungsfreier Leistung → Zuganker aus verzinktem Stahl priorisieren.

· Chemische Umgebungen mit starker Korrosion oder hohen Sauberkeitsanforderungen → Wählen Sie Zugstangen aus Edelstahl.

Bauablauf vor Ort

Zuganker aus verzinktem Stahl für die strukturelle Aussteifung sind anwendbar auf: Werkspfetten-Zuganker, Wand-Zuganker, PV-Montage-Zuganker und spannschlossverstellte Zuganker. Das Grundmaterial ist typischerweise feuerverzinkter Rundstahl Q235B/Q355B; Die Installation entspricht den Normen für Stahlkonstruktionen.

I. Bauvorbereitung

1. Materialinspektion: Überprüfen Sie den Durchmesser, die Länge und die Gewindespezifikationen der Spurstange. Überprüfen Sie, ob die galvanische Beschichtung einwandfrei ist und stellen Sie sicher, dass die Gewinde keine Dellen, Rost oder abgeblätterte Stellen aufweisen. Stellen Sie sicher, dass das Zubehör (verzinkte Muttern, Unterlegscheiben, Federscheiben, Spannschlösser, Knotenbleche) in gutem Zustand ist. Das Mischen von Zubehör unterschiedlicher Spezifikationen oder Herstellungsverfahren ist strengstens untersagt.

2. Werkzeugvorbereitung: Schraubenschlüssel, Steckschlüsseleinsätze, Maßbänder, Senklote und Handhämmer; Bereiten Sie für die Spurstangeneinstellung Brecheisen und Spannschlüssel vor. Stellen Sie sicher, dass für Arbeiten in der Höhe eine vollständige Sicherheitsausrüstung vorhanden ist. 3. Überprüfung der Basis: Stellen Sie sicher, dass Verbindungsplatten und vorgebohrte Löcher/Durchmesser für Balken, Säulen, Pfetten und Wandgurte den Zeichnungen entsprechen; Stellen Sie sicher, dass die Komponenten korrekt positioniert und vorübergehend sicher befestigt sind.

4. Technische Einweisung: Definieren Sie klar die Anforderungen an Anordnung, Neigung und Spannung für Spurstangen und unterscheiden Sie dabei zwischen den Installationsspezifikationen für gerade Spurstangen, diagonale Spurstangen und Spannschloss-Spurstangen.

II. Installationsprozess und betriebliche Schlüsselpunkte

(A) Standard-Spurstangen mit Doppelgewinde (gerade/diagonale Spurstangen)

1. Einsetzen: Führen Sie beide Enden der Spurstange nacheinander durch die vorgebohrten Löcher in den Komponenten und achten Sie darauf, dass die Stange gerade bleibt und keine Knicke oder Verdrehungen aufweist.

2. Platzierung des Zubehörs: Installieren Sie die Komponenten in der Reihenfolge Unterlegscheibe → Federscheibe → Mutter. Versetzen Sie den Spalt in der Federscheibe, um einen Lockerungsschutz zu gewährleisten.

3. Anfängliches Anziehen: Ziehen Sie die Muttern an beiden Enden symmetrisch an, um eine Grundspannung aufzubringen und Lockerheit in den Bauteilen zu beseitigen.

4. Abschließendes Festziehen: Schrittweise festziehen, dabei gleichzeitig an beiden Enden Kraft ausüben, um eine gleichmäßige Spannung und allgemeine Geradheit sicherzustellen; Ziehen Sie nicht jeweils eine Seite vollständig an, da dies zu einer Fehlausrichtung der Komponenten und einer lokalen Spannungskonzentration führt.

5. Ausrichtung: Geradheit und Neigung mit einem Lot oder einer Richtschnur prüfen; Passen Sie die Mutternpositionen nach Bedarf an.

(B) Spannschloss-Spurstangen (einstellbarer Typ)

1. Verbinden Sie beide Enden der Spurstange mit den Strukturknoten und montieren Sie die Muttern lose.

2. Drehen Sie den Spannschlosskörper, um die Spannung anzupassen und die Gesamtdichtheit zu kontrollieren, um sicherzustellen, dass die Strukturgeometrie und die Vertikalität den Designspezifikationen entsprechen.

3. Nach der Einstellung die Lockerungsschutzmuttern auf beiden Seiten des Spannschlosses sichern, um ein Verdrehen oder Lockern während der Wartung zu verhindern.

4. Bei parallelen Spurstangengruppen auf gleichmäßige Spannung und ausgewogene Lastverteilung achten.

(C) Einbau mit Distanzrohren

Führen Sie die Spurstange durch das Innere des Stahl-Distanzrohrs; Bringen Sie Unterlegscheiben und Muttern an den an beiden Enden hervorstehenden Gewindeabschnitten an. Stellen Sie sicher, dass das Distanzrohr bündig an den Bauteilen anliegt (vertikal oder horizontal), ohne zu verkanten oder Lücken zu hinterlassen.

III. Bauanforderungen nach Standort

1. Dachpfetten-Zugstangen: Horizontale Zugstangen müssen eben bleiben und diagonale Zugstangen müssen in den vorgesehenen Winkeln installiert werden; Alle Zugstangen müssen gespannt und gespannt sein, um ein Durchhängen zu verhindern und die Gesamtstabilität der Pfetten zu verbessern.

2. Wandanker: Nacheinander von oben nach unten installieren und dabei die Vertikalität der Wandkomponenten kontrollieren; Stellen Sie sicher, dass die Zugstangen nicht mit Türen, Fenstern oder Verkleidungsplatten in Berührung kommen.

3. Eck- und Endverbindungen: Stellen Sie sicher, dass alle Beschläge vollständig sind, ergreifen Sie doppelte Lockerungsschutzmaßnahmen und bringen Sie in Bereichen mit hoher Windlast zusätzliche Verstärkungen an.

IV. Inspektion und Schutz der fertigen Arbeiten

1. Sichtprüfung: Die Spurstangen müssen gerade sein, ohne sich zu verbiegen, und die verzinkte Beschichtung darf keine größeren Schäden aufweisen; Die Anschlüsse müssen vollständig sein, die Muttern müssen fest angezogen und die Federscheiben vollständig zusammengedrückt sein.

2. Funktionsprüfung: Die Baugruppe darf weder locker noch wackeln; Baumaße und Neigungswinkel müssen den Zeichnungen entsprechen.

3. Schutz der fertigen Arbeiten: Es ist verboten, auf die Zuganker oder die verzinkte Beschichtung zu treten, ihnen Stöße zuzufügen oder Schweißverbrennungen zu verursachen. Verhindern Sie Mörtel- oder Ölverschmutzungen an Gewindebereichen.

4. Reparieren Sie lokale Kratzer in der verzinkten Beschichtung umgehend, indem Sie zinkhaltige Farbe auftragen, um den Korrosionsschutz wiederherzustellen.

V. Bauverbote

1. Das Weglassen von Unterlegscheiben oder Federringen, der Einbau unvollständiger Beschlagsätze oder das Einmischen von nicht verzinkten Beschlägen ist strengstens untersagt.

2. Um Materialschäden oder ein Versagen der verzinkten Beschichtung zu vermeiden, ist es verboten, Spurstangen zu richten, sie zu verdrehen oder mit Flammen zu erhitzen.

3. Verwenden Sie keine Spurstangen mit beschädigten Gewinden, stark abblätternden verzinkten Beschichtungen oder Verformungen/Biegungen.

4. Es ist strengstens verboten, Muttern zu fest anzuziehen, um ein Abisolieren des Gewindes oder eine Verformung der Komponenten zu verhindern.

5. Treffen Sie beim Außenbau bei Regenwetter Schutzmaßnahmen, um Rost durch längere Wasseransammlung an den Gewinden zu verhindern.

Wichtige Leistungsparameter von Zugstangen aus verzinktem Stahl für die strukturelle Aussteifung

Standards: GB/T 700, GB/T 13912, GB 50017

I. Grundmaterial und mechanische Eigenschaften

1. Gemeinsame Materialien

· Standard: Q235B; Schwerlast/Langspannweite: Q355B

2. Mechanische Indikatoren

3. Stangenspezifikationen: Gängige Durchmesser: φ8, φ10, φ12, φ14, φ16 mm; Länge: Maßgeschneidert nach Zeichnung (Standard 1–6 m); Längentoleranz: ±5 mm

II. Thread-Parameter

1. Gewindespezifikationen: Abgestimmt auf Rundstahldurchmesser (M8, M10, M12, M14, M16)

2. Gewindetyp: Doppelendiges Außengewinde; Die Gewindelänge an jedem Ende beträgt das 2–3-fache des Nenndurchmessers

3. Gewindegenauigkeit: 6 g; glatte Passform, Anti-Seizing

III. Eigenschaften der verzinkten Beschichtung (Feuerverzinkung bevorzugt)

1. Beschichtungsdicke

· Standardmäßiger Außeneinsatz: ≥70 μm

· Küsten-/stark korrosive Umgebungen: ≥85 μm

2. Haftung: Metallurgische Bindung; Kein Abblättern oder Abblättern beim Aufprall

3. Korrosionsbeständigkeit: Salzsprühtest ≥500 h; Lebensdauer >20 Jahre unter normalen Außenbedingungen

IV. Zubehörparameter

1. Nussklasse: Klasse 4,8 / Klasse 8; feuerverzinkt (gleiches Material); Passgenauigkeit mit Gewinde

2. Unterlegscheibe: Q235-Material, feuerverzinkt; verteilt den Anpressdruck; Schützt die Farbe/Beschichtung von Bauteilen

3. Federscheibe: Hohe Elastizität; Wird hauptsächlich in Bereichen mit starken Vibrationen oder starkem Wind eingesetzt, um ein Lösen zu verhindern

4. Spannschloss (einstellbar): Material: Geschmiedeter 45#-Stahl, vollständig feuerverzinkt; Standard-Einstellbereich: ±50–150 mm mm

V. Nutzungs- und Installationsparameter

1. Belastungsmodus: Nur für Zuglasten ausgelegt; Die Einwirkung von Druck, Biegung oder seitlichen Belastungen ist strengstens untersagt.

2. Einbauvoraussetzungen: Die Spurstange muss gerade bleiben und darf sich nicht verdrehen oder knicken; Muttern an beiden Enden müssen symmetrisch angezogen werden.

3. Umweltverträglichkeit: Betriebstemperaturbereich von -20 °C bis 80 °C; Vermeiden Sie längeren Kontakt mit starken Säuren oder starken Laugen.

VI. Zusätzliche Eigenschaften

1. Oberflächenbeschaffenheit: Durchgehend matt silbergrau mit gleichmäßiger Färbung; beständig gegen Verschleiß und Stöße.

2. Wiederverwendbarkeit: Die verzinkte Gewindebeschichtung sorgt für eine inhärente Schmierung und verhindert, dass sich die Baugruppe bei der Demontage zu Wartungszwecken festsetzt oder die Gewinde abreißt.
