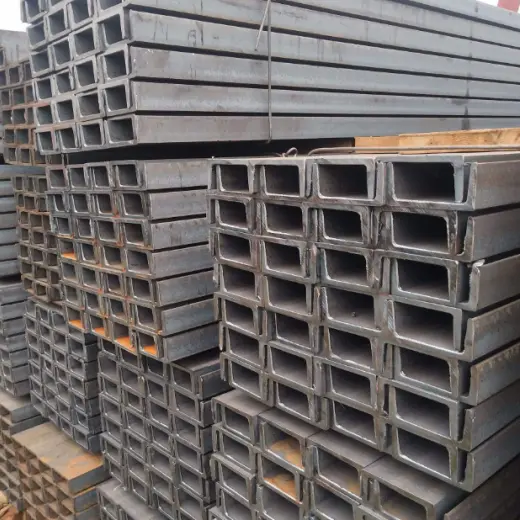

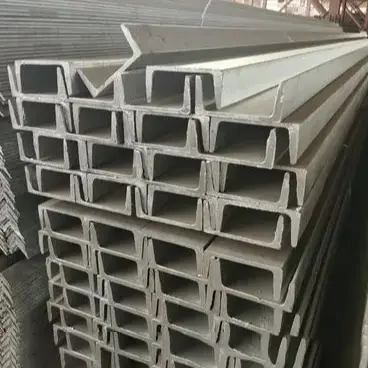

Warmgewalzte Stahlkanalpfetten für Dächer

Warmgewalzte Stahlkanalpfetten für Dächer dienen als hochbelastbare, tragende Strukturelemente für Dächer und Wände. Im Gegensatz zu kaltgeformten dünnwandigen C- oder Z-Pfetten werden sie als einzelne, integrale Einheit direkt aus warmgewalztem Stahl geformt. Dieser Prozess eliminiert innere Spannungen, die mit der Kaltumformung einhergehen, und gewährleistet eine gleichmäßige Dicke über den Steg und die Flansche hinweg. Dies macht sie zur idealen Ersatzwahl, wenn die Tragfähigkeit von Pfetten aus dünnem Stahl nicht ausreicht.

Produktumfang und Einhaltung nationaler Standards

1. Grundlegende Compliance-Standards

Rohstoffkonformität: Kanalpfetten aus warmgewalztem Rohstahl für Dächer werden in strikter Übereinstimmung mit dem nationalen Standard GB/T707 gewalzt; Die Verwendung von recycelten/nachgewalzten, nicht standardmäßigen Materialien ist verboten und eine übermäßige negative Wandstärkenabweichung wird strikt verhindert.

Verarbeitung des fertigen Produkts: Frischer Kanalstahl wird auf feste Länge geschnitten, spannungsarm gemacht, präzise gestanzt und an der Endfläche entgratet; Die mechanischen Eigenschaften des warmgewalzten Grundmaterials bleiben unverändert, die Verarbeitung beschränkt sich auf die Feinbearbeitung für die Montage.

2. Betriebstauglichkeit

Geeignete Anwendungen: Stahlträger- oder Betonringträgersockel, Schwerlastdächer, Hängeplattformen für auf dem Dach montierte Geräte, Hochtemperatur-Hilfsanlagen in Schmelzanlagen und Renovierung alternder Portalkonstruktionen mit starrem Rahmen.

Verbotene Anwendungen: Standardneue Leichtlastfabrikgebäude (Spannweiten unter 15 m) und Dächer mit steiler Neigung und durchgehender Überlappung; Diese Szenarien bieten eine schlechte Kosteneffizienz und strukturelle Eignung.

3. Vom Werk angewendete Korrosionsschutzklassifizierung

Trockene/staubfreie Innenräume: Sandstrahlen/Entrosten, gefolgt von einer Verbundlackierung.

Feuchte/küstennahe/chemische Umgebungen im Freien: Feuerverzinkung für langfristigen Korrosionsschutz.

Komplette Produktversorgung

1. Allgemeine Lagerbestandsspezifikationen für warmgewalzte Stahlkanalpfetten

Nr. 8 Kanalstahl: 80×43×5mm (Hauptmaterial für kleine Renovierungsprojekte)

Kanalstahl Nr. 10: 100 x 48 x 5,3 mm (Hauptmaterial für allgemein stark beanspruchte Dächer)

Kanalstahl Nr. 12: 120×53×5,5 mm (spezialisiert für Geräteplattformen und Bereiche mit starker Schneeansammlung)

2. Seitenstabilitätskomponenten

Zugstangen aus Rundstahl: Φ12, Φ14 Q235 feuerverzinkter Rundstahl mit gewindegerollten Enden; Aufgrund der hohen Härte des Rinnenstahlstegs ist das Bohren vor Ort verboten – Bolzenlöcher müssen im Werk vorgefertigt werden.

Hülsenstreben: Φ32×2,0 geschweißtes Stahlrohr; Wird zur starren Eckabstützung von Diagonalankern eingesetzt, um lokalen Schubspannungen entgegenzuwirken.

Dachkniestützen: L40×4 oder L50×5 gleichschenkliger Winkelstahl; verbindet Pfetten mit Hauptträgern, um ein Umkippen durch Windsog zu verhindern.

3. Stützverbindungskomponenten

Pfettenklampen: 3,0–5,0 mm warmgewalztes Stahlblech (geschnitten und gebogen) mit vorgebohrten Schraubenlöchern.

Befestigungsschrauben: M14 oder M16 feuerverzinkte hochfeste Schrauben; Die Größe ist so dimensioniert, dass sie in die Installationslöcher mit großem Durchmesser im Kanalstahl passt.

4. Kompatible Materialien der oberen Dachverkleidung

Direkte Kompatibilität: Standard-Stehfalz-Stahlbleche, überlappte Farb-Stahldachpaneele und Isolierschichten aus Glaswolle/Steinwolle.

Passende Zierleisten/Einfassungen: Firstkappen, Traufeinfassungen und Dachdehnungsfugenleisten.

Konfigurationsmöglichkeiten basierend auf spezifischen Anwendungsszenarien

1. Konfiguration zur Sanierung alter Fabrikgebäude mit geringer Spannweite

Hauptmaterialauswahl: Nr. 8 warmgewalzte Rinnenstahlpfetten (Standardlängen 6–9 m).

Hilfsmaterialien: Φ12 einreihige einfache Spurstangen; keine zusätzlichen Kniestützen.

Korrosionsschutzbehandlung: Sandstrahlen der Güteklasse Sa2,5 + Epoxidgrundierung + zwei Schichten Decklack (Filmdicke ≥80 μm).

Anwendbare Bedingungen: Dachlast ≤0,8 kN/m²; keine hängende Ausrüstung; trockene Binnenregionen.

2. Konfiguration für Schwerlastdächer und Gerätewartungsplattformen

Hauptmaterialauswahl: Verdickter Kanalstahl Nr. 10 oder Nr. 12; Pfettenabstand je nach Bedarf reduzieren. Hilfsmaterialien: Φ14 eng beieinander liegende Spurstangen; Winkelstahl-Kniestreben, die an 100 % der Pfettenstandorte installiert sind.

Korrosionsschutzbehandlung: Sprühlackierung für den Innenbereich; Feuerverzinkung für den Außenbereich.

Anwendbare Bedingungen: Das Dach trägt zusätzliche Lasten wie Ventilatoren, Photovoltaikanlagen oder den Verkehr von Wartungspersonal.

3. Konfiguration für Küstengebiete (hoher Salzgehalt/hohe Luftfeuchtigkeit)

Materialauswahl: Größen von Nr. 8 bis Nr. 12 (ausgewählt je nach Bedarf).

Korrosionsschutzstandard: Pfetten, Zugstangen, Kniestreben und Pfettenhalterungen verfügen alle über eine verzinkte Beschichtung mit einer Dicke von ≥120 μm, um galvanische Korrosion zwischen Komponenten zu verhindern.

Installationsdetails: Zwischen Pfettenhalterungen und Hauptträgern werden Korrosionsschutzdichtungen installiert, um den Weg für elektrochemische Korrosion zu unterbrechen.

Leistungsvergleich mit kaltgeformten C/Z-Pfetten

1. Höchste Belastungs- und Schlagfestigkeit

Warmgewalzte Stahlkanalpfetten für Dächer: Das warmgewalzte Grundmaterial hat eine gleichmäßige Wandstärke und keine Restspannung durch Kaltumformung; Es widersteht seitlichen Stößen schwerer Gegenstände und konzentrierten Schneelasten, ohne dass sich die Abschnitte verbiegen oder verbeulen.

C/Z-Pfetten: Dünnwandig und kaltgeformt; Konzentrierte Lasten, die die Grenzwerte überschreiten, führen zu sofortigem Biegen oder Reißen und sind daher nicht zum Aufhängen von Geräten geeignet.

2. Verformungsstabilität unter Hochtemperatur-/Brandbedingungen

Rinnenstahlpfetten: Dicht gewalztes Grundmaterial; Bei kurzzeitiger Einwirkung von Temperaturen bis zu 400 °C kommt es zu keiner seitlichen Verdrehung, wodurch sie für Heizräume und Schmelzwerkstätten geeignet sind.

C/Z-Pfetten: Die thermische Spannung lässt in dünnwandigen Abschnitten schnell nach, was zu einem leichten seitlichen Knicken und Einsturz führt. scheitert häufig an Brandschutzinspektionen.

3. Bequemlichkeit von Vor-Ort-Änderungen

Kanalstahlpfetten: Eine ausreichende Stegdicke ermöglicht das beliebige Bohren und Schweißen von Rohrleitungsstützen, ohne die Gesamttragfähigkeit des Abschnitts zu beeinträchtigen.

C/Z-Pfetten: Ein einzelnes Loch mit einem Durchmesser von mehr als 12 mm verringert die Biegefestigkeit erheblich und schränkt zukünftige Modifikationen erheblich ein.

4. Inhärente Einschränkungen und Auswahlkompromisse

Kosten- und Eigengewichtsbeschränkungen: Bei gleicher Spannweite ist das Eigengewicht über 60 % höher als bei Stahl mit C-Profil, was die Kosten für den Hauptträger und die Fundamentkonstruktion um 12–15 % erhöht.

Strukturelle Einschränkungen: Flache Flansche verhindern eine Überlappung über größere Längen und sind daher für kontinuierlich tragende Konstruktionen auf Dächern mit steilem Gefälle ungeeignet.

End-to-End-Präzisions-Qualitätskontrollprozess

1. Überprüfung der Rohstoffe vor der Einreise

Sichtprüfung: Auf Verdrehung des Schienenstahls, Risse im Flansch, Kanten-/Eckenverformung und Oberflächenablösung prüfen.

Parameterüberprüfung: Stichprobenkontrolle der Stegdicke und der Flanschbreitentoleranzen; Überprüfung der Qualitätszertifikate des Mühlenmaterials; Führen Sie erneute spektrale Tests für Stahl der Güteklasse Q235B durch.

2. Präzisionsbearbeitung von warmgewalzten Stahlkanalpfetten für Dächer

Zuschnitt: Präzises Plasmaschneiden; Abweichung von der Rechtwinkligkeit der Schnittfläche ≤ 1 mm.

Spannungsarmstanzen: Lochplatzierung ≥ 1,5-facher Lochdurchmesser ab Flansch; Vermeiden Sie die spannungsschwache Zone der Mittelbahn, um ein Reißen unter Belastung zu verhindern.

Endflächenschleifen: Entfernen Sie Grate an Schnittkanten und Löchern, um Schäden an der Korrosionsschutzbeschichtung beim Transport und Verletzungen des Montagepersonals zu vermeiden.

3. Dual-Route-Korrosionsschutzbehandlung

Farbbeschichtungsmethode: Kugelstrahlen (Sa2,5) zur Rostentfernung → Staubabblasen → Epoxidgrundierungsspritzen → Doppelschicht-Decklackspritzen → 72-stündige Aushärtung bei Umgebungstemperatur.

Route der Feuerverzinkung: Säurebeizen/Entfetten → Spülen mit Wasser → Eintauchen in Flussmittel → Feuerverzinken bei 450–460 °C → Luftkühlung/Passivierung → Schleifen der Oberflächenzinkkügelchen.

4. Endkontrolle und Verpackung im Werk

Maß- und geometrische Prüfung: Vollständige Prüfung der Geradheit, Verdrehung/Durchbiegung und Lochabstand.

Stichprobenprüfung des Korrosionsschutzes: Überprüfung der Dicke vor Ort mithilfe von Lackfilm- und Verzinkungsschichtdickenmessgeräten.

Lagerung und Verpackung: Bündelung von Stahlpaletten; Kennzeichnung mit Modell-, Material- und Korrosionsschutzspezifikationen; feuchtigkeitsbeständige Stretchfolienverpackung für den Seetransport.

Nationale mechanische Standardeigenschaften und tatsächliche Querschnittsparameter

1. Mechanische Parameter des Grundmaterials

Material: Q235B warmgewalzter Kohlenstoffbaustahl

Mechanische Festigkeit: Streckgrenze ≥ 235 MPa; Zugfestigkeit 375–500 MPa

Wärmeausdehnungskoeffizient: 1,2 × 10⁻⁵/°C; Dehnungsfugen, die bei weitgespannten Dächern erforderlich sind

2. Quantitative Korrosionsschutzparameter

Lackbasierter Korrosionsschutz: Gesamtdicke der Verbundbeschichtung ≥ 80 μm

Feuerverzinkung: ≥ 80 μm für Standardbinnengebiete; ≥ 120 μm für Küsten- oder chemische Korrosionszonen

FAQ

1. Können warmgewalzte Stahlkanalpfetten für Dächer die Z-förmigen Pfetten für Dächer mit steilem Gefälle ersetzen?

Antwort: Nein. Rinnenstahl verfügt über flache Flansche, was bei geneigten Dächern zu einer exzentrischen Belastung führt und eine kontinuierliche Lastaufnahme durch Überlappung verhindert; Dadurch neigen die Pfetten im Laufe der Zeit stark zum Umkippen und sind daher nur für die flache Montage geeignet.

2. Erfordern Hilfskomponenten für Küstenprojekte eine separate Verzinkung?

Antwort: Ja. Potenzialunterschiede zwischen verschiedenen Stahlwerkstoffen beschleunigen die Korrosion; HAISHENG wendet standardmäßig den 120-μm-Verzinkungsstandard auf alle Hilfskomponenten an, sodass Kunden diese nicht separat beschaffen müssen.

3. Was ist der Unterschied zwischen dem Bohren von Löchern vor Ort und dem Vorbohren im Werk für Kanalstahl?

Antwort: Beim Bohren vor Ort fehlt die Spannungsentlastung, wodurch ein hohes Risiko des Bahnreißens besteht. Das werkseitige Vorbohren folgt nationalen Standards für Lochabstände, ohne die strukturelle Tragfähigkeit zu beeinträchtigen, und ist eine zwingende Voraussetzung für Projekte in Übersee.
