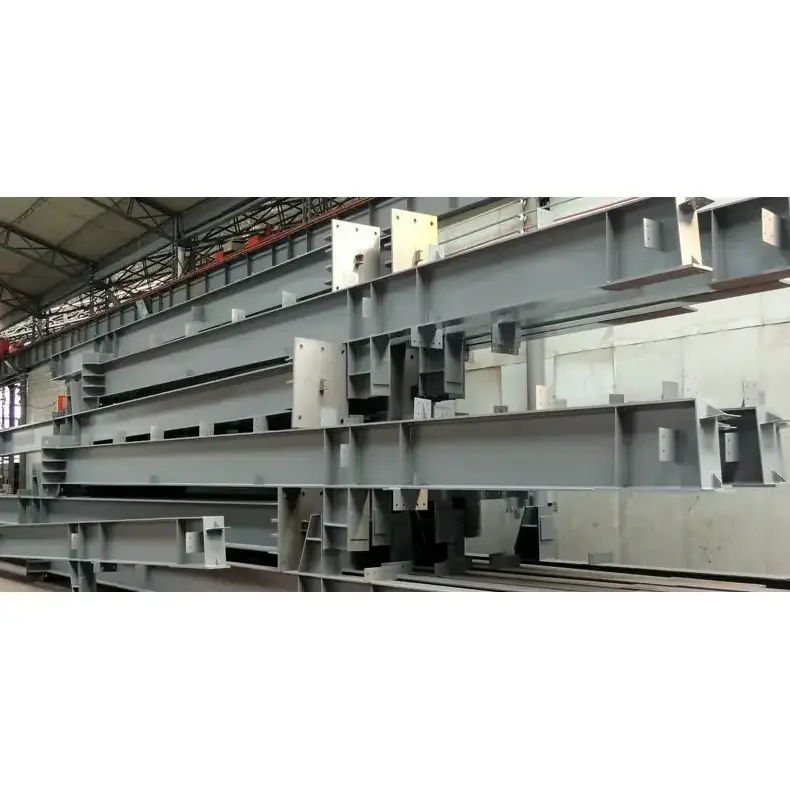

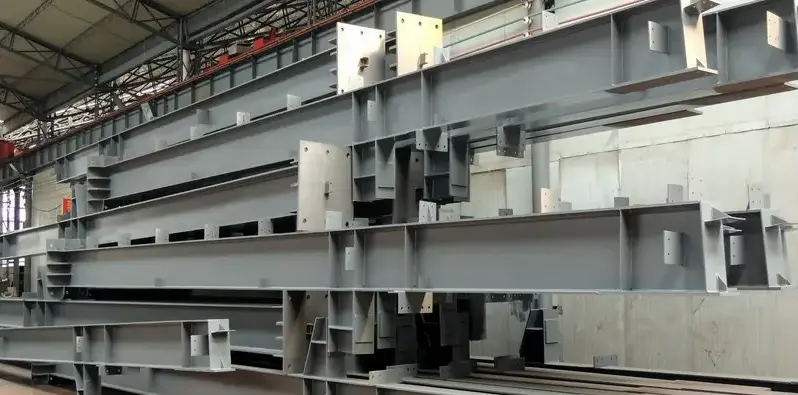

Die robuste H-Träger-Stahlsäule dient als zentrales vertikales tragendes Strukturelement von HAISHENG. Diese aus hochwertigem, normkonformem Baustahl Q355B/Q235B gefertigten Säulen sind in zwei H-Träger-Querschnittstypen erhältlich: warmgewalzt und geschweißt. Jedes Produkt durchläuft einen mehrstufigen Präzisionsfertigungsprozess und wird mit standardisierten Verbindungskomponenten und professionellen Korrosionsschutzbehandlungen gepaart, sodass es für die vertikalen Traganforderungen unterschiedlichster Stahlkonstruktionsprojekte geeignet ist.
Unsere Fabrik verfügt über umfangreiche Lagerbestände und unterstützt die kundenspezifische Anpassung nicht standardmäßiger oder einzigartig geformter Komponenten. Im Vergleich zu gewöhnlichen Stahlsäulen bieten unsere Produkte deutliche Vorteile, darunter eine höhere Tragfähigkeit, hohe Erdbebensicherheit, kürzere Bauzyklen und Recyclingfähigkeit. Daher sind sie die bevorzugte Wahl für tragende Stahlstützen in Industriegebäuden, öffentlicher Infrastruktur sowie Gewerbe- und Wohnungsbauprojekten.
- Material und Verfahren: Hergestellt aus niedriglegiertem, hochfestem Baustahl Q355B/Q235B, wobei entweder warmgewalzte oder geschweißte H-Träger als Basisprofil verwendet werden. Die Säulen werden durch eine umfassende Reihe standardisierter Fertigungsschritte verarbeitet: CNC-Schneiden, Komponentenmontage, automatisiertes Unterpulverschweißen, Flanschrichten, Kugelstrahlen zur Rostentfernung und Auftragen einer Korrosionsschutzbeschichtung.
- Kernfunktion: Als primäres vertikales tragendes Element innerhalb der Hauptstruktur eines Gebäudes nimmt die Säule Lasten vom Dach und den oberen Stockwerken auf und trägt sie, indem sie diese Kräfte stabil nach unten auf das Fundament überträgt und so das gesamte Strukturgerüst des Gebäudes stützt.
- Standardkomponenten: Die Hochleistungs-H-Träger-Stahlsäulenbaugruppe umfasst den Haupt-H-Träger-Säulenkörper, verdickte Grundplatten, verstärkende Versteifungen und Verbindungsplatten. Wir können auch projektspezifische hochfeste Schrauben und andere Verbindungselemente als Komplettpaket liefern, sodass der Transport und die Montage sofort bei Lieferung erfolgen können.
- Industrielle Infrastruktur: Kleine, mittlere und große Stahlkonstruktionsfabriken, Lagerhallen, Produktionswerkstätten und industrielle Stahlplattformen.
- Öffentliche Gebäude: Großflächige Sportstadien, Ausstellungshallen und kommunale Unterstützungseinrichtungen.
- Gewerbe- und Wohnprojekte: Hochhäuser und Superhochhäuser, vorgefertigte Villen aus dünnem Stahl und Gewerbekomplexe.
- Spezialgebiete: Hilfsbrückenpfeiler, Energie- und Petrochemie-Unterstützungsanlagen, Logistik- und Lagerstützpunkte sowie andere Stahlkonstruktionsprojekte.
Das mechanische Querschnittslayout unserer Hochleistungs-H-Träger-Stahlsäulen wurde professionell optimiert. Ihre vertikale Druckfestigkeit und seitliche Biegefestigkeit übertreffen die von Standardstahlstützen bei weitem. Sie sind in der Lage, extrem große Spannweiten und schwere Bodenlasten zu tragen und bieten eine stabile Unterstützung für mehrstöckige Gebäude und schwere Industrieanlagen. Dadurch werden technische Gefahren – wie Säulenverformung oder unzureichende Tragfähigkeit – grundsätzlich ausgeschlossen und sie eignen sich ideal für hochbeanspruchte Bauumgebungen.
Die Säulen zeichnen sich durch eine starre, integrale, einteilige Formkonstruktion mit hervorragender Verwindungs- und Verformungsbeständigkeit aus. Sie werden unter strikter Einhaltung der nationalen Standards für die Erdbebensicherheit von Stahlkonstruktionen hergestellt. Sie halten äußeren Kräften wie starkem Wind und Erdbeben stand und erhöhen wirksam die Gesamtstabilität des Gebäudes. Darüber hinaus verhindern wir durch die Aufrechterhaltung eines Säulenschlankheitsverhältnisses von ≤150 Probleme mit der Säuleninstabilität, gewährleisten umfassende langfristige Sicherheit für das Gebäude und minimieren zukünftige Risiken im Zusammenhang mit Wartung und Betrieb.
Alle Strukturkomponenten werden in unserer speziellen Produktionsanlage standardisiert vorgefertigt, um sicherzustellen, dass Maßtoleranzen, Schweißqualität und Rechtwinkligkeit der Endflächen alle strengen Standards entsprechen. Vor Ort ist kein Nachschneiden oder Schweißen erforderlich; Die Installation erfolgt einfach durch Anheben und Schraubverbindungen. Dies rationalisiert die Bauabläufe vor Ort erheblich, verkürzt den Bauzyklus direkt um über 30 % und hilft Bauunternehmern, sowohl Arbeits- als auch terminbezogene Kosten einzusparen.
Wir beziehen ausschließlich landesübliche Stahlprofile Q235B/Q355B von namhaften Herstellern. Diese Materialien zeichnen sich durch eine gleichmäßige Zusammensetzung, hohe Zähigkeit und einen geringen Verunreinigungsgrad aus, wodurch das Risiko von Rissen oder Sprödbrüchen auf der Ebene des Grundmaterials ausgeschlossen ist. Die Säulen verfügen über eine doppelte Korrosionsschutzbehandlung – eine Kombination aus Feuerverzinkung und Schutzbeschichtungen – wodurch sie für komplexe Außenumgebungen mit extremen Temperaturen geeignet sind. Unter normalen Betriebsbedingungen weisen die fertigen Stahlsäulen eine Lebensdauer von über 20 Jahren auf.
Im Vergleich zu Betonsäulen oder unregelmäßig geformten Stahlsäulen nehmen die H-Träger-Stahlsäulen der HW/HM/HN-Serie weniger Querschnittsfläche ein, was zu einer offeneren und ungehinderteren Innenansicht führt. Dies erleichtert die Anordnung großer Produktionsanlagen, die Anordnung von Lagerregalen und die gesamte Standortplanung innerhalb einer Anlage und maximiert so die nutzbare Grundfläche im Gebäude. Dieses Design eignet sich besonders gut für kleine bis mittlere Fabriken und Lagerprojekte mit hoher Dichte.
Wir bieten eine umfassende Abdeckung aller Spezifikationen und Modelle, wobei Standardlängen von 3 bis 12 Metern für den sofortigen Direktversand verfügbar sind. Darüber hinaus bieten wir auf der Grundlage der Konstruktionszeichnungen des Kunden maßgeschneiderte Dienstleistungen an – einschließlich nicht standardmäßiger Höhen, vorgebohrter Installationslöcher, kundenspezifischer Platzierung von Versteifungsplatten und Abschrägung –, um den vielfältigen Anforderungen industrieller, kommunaler, kommerzieller und internationaler Stahlkonstruktionsprojekte vollständig gerecht zu werden.
Unsere Herstellungs- und Verarbeitungsbetriebe werden aus hochwertigem, umweltfreundlichem Stahl hergestellt und erzeugen keine Schadstoffemissionen. Bei einem Gebäudeabriss oder einer Projektrenovierung können diese hochbelastbaren H-Träger-Stahlsäulen direkt recycelt – eingeschmolzen und wiederverwendet – werden, wobei die Recyclingquote über 95 % liegt. Dies entspricht nicht nur den globalen Standards für umweltfreundliches Bauen, sondern trägt auch dazu bei, die gesamten Projektbeschaffungskosten zu senken und so Umweltverantwortung und wirtschaftliche Effizienz effektiv in Einklang zu bringen.
Unsere Hochleistungs-H-Träger-Stahlsäulen werden mit speziellen CNC-Schneidemaschinen auf präzise Längen geschnitten. Wir kontrollieren die Maßtoleranzen streng auf ±2 mm und stellen eine Rechtwinkligkeit der Endflächen von ≤1,5 mm sicher. Dies garantiert, dass beide Enden der Säule perfekt flach sind, was zu minimalen Lücken an den Verbindungsstellen führt und Probleme wie eine fehlerhafte Installation oder eine schlechte Passung verhindert.
Die Säulenfüße werden mit verdickten, speziellen Bodenplatten versehen und einer umfassenden Vollschweißung unterzogen. Die Schweißnähte sind robust, fest und frei von Porosität oder Schlackeeinschlüssen und verstärken so die bauliche Verbindung zwischen Stützenfuß und Fundament deutlich. Dadurch wird das Risiko einer Ablösung der Grundplatte oder von Rissen in der Schweißnaht bei hochbelasteten Betriebsbedingungen eliminiert.
Basierend auf den Konstruktionszeichnungen des Kunden führen wir kundenspezifische Bearbeitungsschritte wie Endbohrungen, Schweißen von Verbindungsplatten und stirnseitiges Anfasen durch. Die Positionierung aller Löcher, Lochdurchmesser und Abschrägungswinkel orientiert sich strikt an den Installationsstandards der Branche und gewährleistet so volle Kompatibilität mit den gängigen auf dem Markt erhältlichen Verbindungskomponenten.
Wir verwenden einheitlich eine zweistufige Rostentfernungsmethode – eine Kombination aus Durchlaufstrahlen und Sandstrahlen –, um Walzzunder, Rost und Ölflecken gründlich von Stahloberflächen zu entfernen. Die resultierende Rostentfernungsqualität entspricht den nationalen Bauabnahmenormen und schafft so eine solide Grundlage für die anschließende Korrosionsschutzbeschichtung und verhindert Probleme wie das Ablösen des Farbfilms und lokale Korrosion.
Wir verwenden ein mehrschichtiges Sprühbeschichtungssystem, das aus einer Epoxid-Zink-Grundierung gepaart mit einem speziellen Decklack besteht und eine gleichmäßige Trockenfilmdicke und außergewöhnliche Haftung gewährleistet. Alternativ kann auf Wunsch auch ein Feuerverzinkungs-Korrosionsschutzverfahren individuell angepasst werden. Diese dualen Lösungen sind darauf ausgelegt, die spezifischen Anforderungen verschiedener Betriebsumgebungen zu erfüllen – einschließlich Innenräumen, Außenbereichen und stark korrosiven Küstenregionen.
- Norm für warmgewalzten H-Profilstahl: GB/T 11263-2024 (offiziell gültig ab 1. Mai 2025)
- Gesamtentwurfsstandard für Stahlkonstruktionen: GB 50017-2017
- Spezifikation für H-Profilstahl für Baukonstruktionen: JG/T 581-2023
- Spezifikation für den Schweißbau von Stahlkonstruktionen: GB 50661
|
Material |
Streckgrenze (ReH) |
Zugfestigkeit (Rm) |
Dehnung (A) |
Schlagzähigkeit (-20℃) |
|
Q235B |
≥235 MPa |
375–500 MPa |
≥26 % |
≥27J |
|
Q355B |
≥355 MPa |
470–630 MPa |
≥20 % |
≥34J |
- Querschnittsklassifizierung: HW (Wide Flange – bevorzugt für Stahlsäulen, bietet optimale Tragfähigkeit); HM (Medium Flange – tragende Allzwecksäulen); HN (Schmalflansch – hauptsächlich für Stahlträger verwendet, bei Bedarf für Stützen anpassbar)
- Format der Spezifikationsnotation: Höhe H × Flanschbreite B × Stegdicke t₁ × Flanschdicke t₂
- Spezifikationen der meistverkauften HW-Serie: HW100×100 (6×8), HW200×200 (8×12), HW300×300 (10×15), HW400×400 (12×20)
- Querschnittsfläche A: 63,53 cm²
- Trägheitsmoment: Ix = 4770 cm⁴, Iy = 1600 cm⁴
- Gyrationsradius: ix = 8,67 cm, iy = 5,02 cm
- Abschnittsmodul: Wx = 477 cm³, Wy = 160 cm³
- Theoretisches Gewicht: 49,9 kg/m
- Berechnungsformel für das Schlankheitsverhältnis: λ = L0 / i (wobei L0 die effektive Länge und i der Gyrationsradius ist)
- Zulässiges Schlankheitsverhältnis: Für Stahlstützen aus Stahl der Güteklasse Q235B/Q355B ist das Verhältnis einheitlich auf ≤ 150 begrenzt, um das Risiko struktureller Instabilität zu verringern.
- Axiale Kompressionsstabilitätsformel: N ≤ φAf (wobei φ = Stabilitätskoeffizient, A = Querschnittsfläche, f = konstruktive Druckfestigkeit).
- Schnitttoleranzen: Länge ±2 mm; Rechtwinkligkeit der Endfläche ≤1,5 mm.
- Schweißnormen: Stumpfschweißungen nutzen einen vollständigen Durchdringungsprozess; Schweißqualitätsklasse ≥ Klasse II; unterliegen einer 100 %igen zerstörungsfreien Ultraschallprüfung.
- Umformung und Korrektur: Gesamtausrichtung nach dem Schweißen; Säulengeradheit ≤ L/1000; Stege und Flansche müssen frei von Rissen, Laminierungen, Graten und anderen Mängeln sein.
- Feuerverzinkungsverfahren: Schichtdicke ≥85 μm; Die Lebensdauer im Außenbereich beträgt 15–20 Jahre.
- Schutzbeschichtungssystem: Kombination aus Epoxid-Zink-Grundierung und Decklack; Gesamttrockenfilmdicke ≥120 μm.
- Umweltverträglichkeit: Stabiler Betrieb in einem Temperaturbereich von -20 °C bis +60 °C; verfügt über umfassende Leistungsmerkmale, einschließlich Windbeständigkeit, Erdbebensicherheit, Wetterbeständigkeit und Korrosionsbeständigkeit.
HAISHENG betreibt fünf große Produktionsstandorte an strategischen Standorten in Tianjin, Fujian, Shandong und Hubei und verfügt über eine jährliche Kapazität für Stahlkonstruktionskomponenten von über 50.000 Tonnen. Wir verfügen über einen großen Bestand an hochbelastbaren H-Träger-Stahlsäulen. Standardspezifikationen (3–12 Meter) werden am selben Tag der Bestellung versandt. Nicht standardmäßige, kundenspezifische Produkte werden innerhalb von 7–15 Werktagen hergestellt und geliefert. Wir unterstützen grenzüberschreitende Exporte von Vollcontainern und stellen sicher, dass unser Liefertempo perfekt mit den Terminanforderungen nationaler und internationaler Ingenieurprojekte übereinstimmt.
Das Unternehmen verfügt über Qualifikationen der Klassen I und II für den Stahlkonstruktionsbau sowie über Qualifikationen als Generalunternehmer für den Hochbau. Wir verfügen über zahlreiche nationale Patente für Technologien wie seismische Abstützung und verwindungssteife Stahlkonstruktionen. Alle Produkte werden zusammen mit Materialzertifikaten, zerstörungsfreien Prüfberichten und Werkskonformitätszertifikaten versandt und erfüllen vollständig die Ausschreibungs-, Ausschreibungs- und Abnahmestandards, die für technische Projekte im In- und Ausland erforderlich sind.
Wir bieten ein umfassendes Leistungspaket für den gesamten Projektlebenszyklus: Der Pre-Sales-Support umfasst die Lösungsauswahl, Lastberechnungen und kostenlose Angebote. Während der Verkaufsphase bieten wir Aktualisierungen des Produktionsfortschritts in Echtzeit und Qualitätskontrollberichte. Der Post-Sales-Support umfasst kostenlose technische Anleitungen für die Installation sowie lebenslange technische Beratung. Wir bieten eine Komplettlösung zur Lösung von Herausforderungen im gesamten Prozess – von der Beschaffung und Anpassung bis hin zur Installation und Wartung – und senken so die Gesamtkosten für den Käufer erheblich.
Derzeit ist unser gesamtes Sortiment an Hochleistungs-H-Träger-Stahlsäulen – erhältlich in den Stahlsorten Q235B und Q355B – auf Lager und sofort zum Verkauf bereit. Wir bieten eine kostenlose Musterlieferung, kostenlose detaillierte Konstruktionszeichnungen und exklusive Anpassungsdienste für nicht standardmäßige oder spezielle Komponenten. Ganz gleich, ob Sie einen kleinen, sporadischen Auftrag für eine kleine Werkstatt oder einen Großauftrag für ein großes Infrastrukturprojekt im Ausland benötigen, HAISHENG ist bestens gerüstet, um maßgeschneiderte Lösungen und Angebote für Ihre spezifischen Anforderungen bereitzustellen.
Kontaktieren Sie uns noch heute, um die neuesten Echtzeitpreise, ein vollständiges Handbuch mit technischen Spezifikationen und einen speziell auf Ihr Projekt zugeschnittenen Beschaffungsplan zu erhalten!
